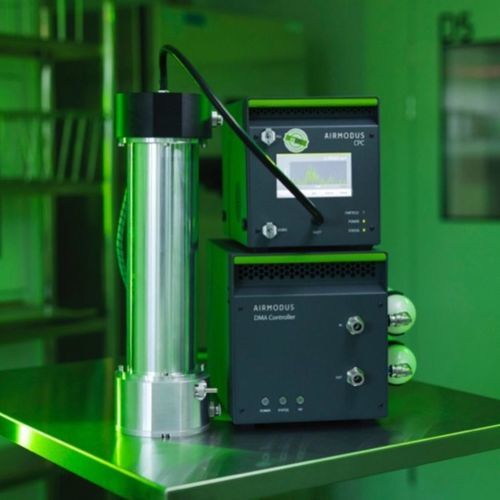

Nanogranulomètre à condensation A-SMPS

de laboratoirede paillasse

Résumé
Le Airmodus A‑SMPS est un spectromètre de mobilité (SMPS) associant un DMA de type Hauke à un détecteur CPC Airmodus. Il fournit des distributions numériques de particules par taille en s’appuyant sur un algorithme d’inversion totalement transparent et open‑source. Le système permet une couverture continue (extension sans rupture avec l’A12 nCNC) et répond aux exigences CEN/TS 17434 ; l’inscription sur la whitelist ACTRIS est en cours et garantie pendant la période de garantie.

Sélection du détecteur CPC

• A20‑CEN bCPC : conforme ACTRIS + CEN (10 nm nominal)
• A30‑CEN : conforme CEN, alternative compacte (10 nm nominal)
• A20‑UF : extension vers ~5 nm (courbe en S sous la plage SMPS — effet négligeable)

Caractéristiques et avantages

• Algorithme d’inversion open‑source pour un traitement des données transparent
• Une seule colonne DMA couvre 5–1000 nm (selon CPC)
• Flux de gaine en boucle fermée — pas de pompe externe requise pour la plateforme SMPS
• Capacité de calibration sur site des instruments CCN avec atomiseur
• Conçu pour respecter CEN/TS 17434 avec les CPC compatibles
• Demande d’inscription ACTRIS prise en charge — approbation garantie pendant la période de garantie
• Extension continue vers >1 nm avec l’A12 nCNC
• Plusieurs options de détecteurs CPC selon le besoin de mesure

Description et déploiement
Adapté aux laboratoires et aux stations de terrain extérieures. Associé à l’A12 nCNC, l’A‑SMPS délivre une distribution continue de >1 nm à 1000 nm. Peut également servir de système de calibration de terrain pour les instruments CCN lorsqu’il est utilisé avec un atomiseur.

Informations techniques (tableau)
Plage de mesure : 5–1000 nm (selon CPC) ; plage conforme CEN : 10–800 nm.
Concentration (calibrée) : 0–100 000 #/cm³ (comptage simple) ; jusqu’à 500 000 #/cm³ selon le CPC. Concentration totale mesurable jusqu’à 10^7 #/cm³.
Débit d’échantillon : 1 L/min (par défaut) ; autres débits selon le CPC.
Débit de gaine : 2–15 L/min (contrôle en boucle fermée).
Type de DMA : Hauke‑type (modèle ACTRIS), fonctionnement vertical ou horizontal.
Alimentation HV : 5–10 000 V, polarités ±.
Liquide de travail : selon CPC (butanol ou propylène glycol).
Conditions d’échantillon : Pression 70–105 kPa ; HR 0–95% sans condensation.
Conditions environnementales : Température 15–35°C ; Pression 70–105 kPa ; HR 0–95% sans condensation.
Communication : Entrées/sorties analogiques (BNC 0–10 V), sortie impulsion (BNC), USB Type B.
Logiciel : Airmodus MultiLogger One4All avec algorithme d’inversion open‑source.
CPC compatibles : A20‑CEN, A30‑CEN, A20‑UF, A20‑HF, A23.
Vide externe : Non requis pour la plateforme SMPS (boucle fermée). Le CPC nécessite son propre vide.
Alimentation : Adaptateur externe 100–240 VAC 50/60 Hz, max 220 W ; sortie 12 VDC, 21 A.
Dimensions & poids : 465 × 350 × 465 mm (H×L×P) ; 24,0 kg (système incluant CPC). Version 19" sur demande.
Neutraliseur : Requis pour l’utilisation SMPS. Ni‑63 95 MBq (standard) ou X‑ray 4,9 kV (alternative en développement) — vendu séparément.
Expédition : Température 0–40°C ; HR <95% sans condensation. Transporter sec et en position verticale.

Conformités & certifications

• CEN/TS 17434 (avec détecteur A20‑CEN ou A30‑CEN)
• Whitelist ACTRIS : demande en cours — approbation garantie pendant la période de garantie

Spécifications techniques

• Modèle : A‑SMPS
• Plateforme fabricant : Airmodus
• Plage de mesure : 5–1000 nm (selon CPC) ; CEN : 10–800 nm
• Débit échantillon : 1 L/min (par défaut)
• Débit de gaine : 2–15 L/min (boucle fermée)
• Plage de concentration : jusqu’à 10^7 #/cm³ (total) ; 0–100 000 #/cm³ (comptage simple)
• Type DMA : Hauke‑type (modèle ACTRIS), vertical ou horizontal
• Plage HV : 5–10 000 V (±)
• Liquide de travail : butanol ou propylène glycol
• Communications : Analog I/O (BNC 0–10 V), Pulse out (BNC), USB Type B
• Logiciel : Airmodus MultiLogger One4All
• Alimentation : 100–240 VAC 50/60 Hz, max 220 W ; sortie 12 VDC 21 A
• Dimensions (H×W×L) : 465 × 350 × 465 mm ; Poids : 24,0 kg (incl. CPC)
• Neutraliseur : Ni‑63 95 MBq (standard) ou X‑ray 4,9 kV (option)
• Environnement opérationnel : 15–35°C ; 70–105 kPa ; HR 0–95% non condensant
