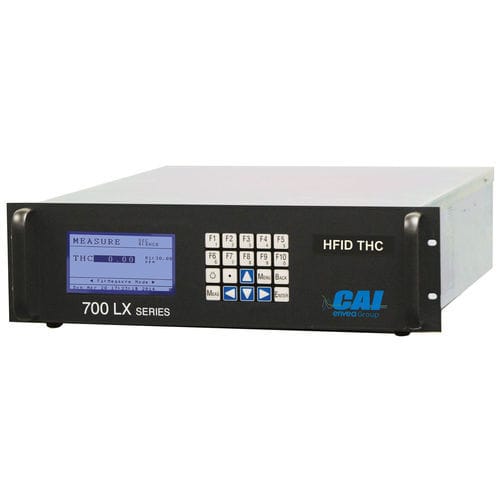

Analyseur de gaz 700 LX HFID

d'hydrocarbures totauxde processde concentration

Présentation
L'ENVEA 700 LX HFID mesure en continu la concentration totale d'hydrocarbures dans des échantillons gazeux par détection par ionisation de flamme (FID) avec un four chauffé à 191 °C, conçu pour la surveillance continue des procédés et des émissions.

Principe de mesure
L'analyseur intègre un four chauffé (191 °C) contenant un brûleur et une pompe d'échantillonnage chauffée en option. Une flamme stable est entretenue par des débits régulés d'air et d'hydrogène ou de mélanges H2/He ou N2. Les gaz échantillonnés sont ionisés dans la flamme; un détecteur FID à anneau fendu avec deux électrodes et un amplificateur électrométrique haute impédance et faible bruit mesure le courant d'ions proportionnel à la concentration en hydrocarbures.

Caractéristiques et avantages

• Plages de mesure : 30 ppm à 30 000 ppm (échelle méthane) ou 0–10 à 10 000 ppm (échelle propane)
• Étalonnage automatique et sélection de plage automatique
• Temps de réponse rapide : 90 % de la pleine échelle en ~3 s
• Contrôle électronique du débit et détecteur à température stabilisée
• Coupure automatique air/carburant et diagnostics complets
• Sorties standard : tension, courant, RS-232 AK, TCP/IP MODBUS

Options

• Pompe d'échantillonnage chauffée intégrée
• Module d'étalonnage interne
• Électrovannes

Principales applications

• Surveillance du rendement de combustion
• Analyse des gaz de procédé
• Tests de piles à combustible
• Contrôle de rétroaction pour turbines et générateurs
• Surveillance de la sécurité du personnel
• Émissions véhicules et moteurs

Informations techniques
Détecteur : Détection par ionisation de flamme (FID)
Temps de réponse : 90 % de la pleine échelle en 3 secondes
Plages : Quatre plages paramétrables par l'utilisateur de 0–30 à 30 000 ppm (CH4) ou 0–10 à 10 000 ppm (C3H8)
Limite de détection / Résolution : 10 ppb de carbone
Répétabilité : Inférieure à 0,5 % de la pleine échelle
Linéarité : Meilleure que 1 % de la pleine échelle
Exactitude : Meilleure que 1 % de la pleine échelle
Bruit : Moins de 1 % de la pleine échelle
Dérive zéro/échelle : < 1 % de la pleine échelle / 24 h
Débit échantillon : Environ 1,5–2,5 L/min
Air requis : Air purifié <1 ppm C ou air synthétique (300 cm³/min pour H2/He ; 400 cm³/min pour H2)
Alimentation : 115/230 VAC ±10 %, 50/60 Hz, 750 W max.
Affichage : 3" x 5" LED LCD
Dimensions et poids : 5¼ H x 19 L x 23 P (inches) / 50 lbs.

Caractéristiques / spécifications

• Modèle : 700 LX HFID
• Principe de détection : Détection par ionisation de flamme (FID)
• Température du four : 191 °C
• Plages : Paramétrables jusqu'à 30 000 ppm
• Limite de détection : 10 ppb de carbone
• Temps de réponse : 3 s (90 % PF)
• Sorties : Tension, courant, RS-232 AK, TCP/IP MODBUS
• Débit d'échantillon : ~1,5–2,5 L/min
• Alimentation : 115/230 VAC ±10 %, 50/60 Hz, 750 W max.
