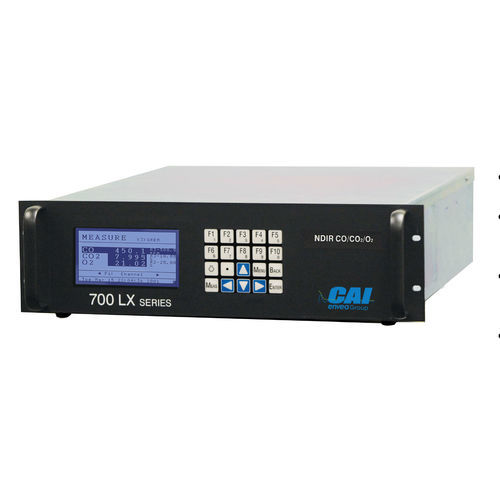

Analyseur de gaz 700 LX

de processde concentrationà absorption infrarouge

Présentation
Les mesures de l’analyseur ENVEA 700 LX NDIR reposent sur les caractéristiques d’absorption infrarouge des gaz. Il utilise un faisceau infrarouge modulé et un détecteur microfluide à deux chambres pour fournir des résultats de concentration stables et reproductibles pour les gaz IR, l’oxygène étant mesuré par technologie paramagnétique ou pile à combustible.

Principe de mesure
Un faisceau infrarouge modulé traverse une cuvette d’échantillonnage où une partie de l’énergie est absorbée par le gaz cible. Le faisceau atténué pénètre dans un détecteur microfluide à deux chambres rempli du gaz cible ; la différence de pression entre les chambres engendre un faible débit détecté par un capteur de micro‑débit et converti en signal de sortie. L’O₂ est mesuré par capteur paramagnétique ou pile à combustible et affiché en pourcentage.

Caractéristiques et avantages

• Mesure IR de quelques ppm jusqu’à 100 % de l’échelle ; plages O₂ de 0–1 % (paramagnétique) à 0–100 %
• Multicomposant : jusqu’à trois canaux IR ou deux canaux IR plus O₂
• Étalonnage automatique et sélection de plage automatique
• Temps de réponse rapide avec compensation température/pression
• Système d’exploitation robuste basé sur Linux
• Commande et surveillance à distance via RS‑232, TCP/IP ou entrées numériques
• Diagnostics complets et sorties standard (tension, courant, RS‑232 AK, TCP/IP, MODBUS ou protocoles AK)

Options

• Pompe d’échantillonnage interne
• Régulation du débit d’échantillonnage
• Flux d’échantillonnage multiples
• Glissières pour montage en rack 19"

Principales applications

• Suivi de l’efficacité de combustion
• Analyse des gaz de procédé
• Analyse des piles à combustible
• Contrôle de rétroaction pour turbines et générateurs
• Sécurité du personnel
• Essais d’émissions de véhicules

Approvals / Conformité

• Conforme à la norme UL 61010-1 (certifié CAN/CSA C22.2 n° 61010.1)
• Conforme à la réglementation U.S. EPA 40 CFR PART 1065
• Conforme à la norme ECE R49-06

Caractéristiques / spécifications techniques

• Gaz mesurés : CO, CO₂, CH₄, SO₂, NO (NO disponible via convertisseur NOx externe) et O₂
• Plages O₂ : 0–1 % (paramagnétique) jusqu’à 0–100 % pleine échelle, quatre plages définissables
• Méthode d’analyse IR : Infrarouge non dispersif (NDIR)
• Type de détecteur : microfluide (deux chambres)
• Plages NDIR : 10:1
• Résolution : généralement 0,1 % de la pleine échelle
• Répétabilité : < 0,5 % de la pleine échelle
• Linéarité : < 1,0 % de la pleine échelle (plages étalonnées en usine)
• Exactitude / Précision : typ. < 1 % de la pleine échelle
• Bruit : < 1 % de la pleine échelle
• Dérive zéro/échelle : < 1 % FS sur 24 h
• Réglage zéro/échelle : via panneau avant, TCP/IP, RS‑232 ou entrée numérique
• Débit d’échantillon : 0,5–2,0 L/min
• Température d’échantillon : jusqu’à 50 °C (sans condensation)
• Température ambiante : 5–40 °C
• Dimensions (H×L×P) : 134 × 483 × 584 mm
• Poids : 13,6–20 kg (selon configuration)
