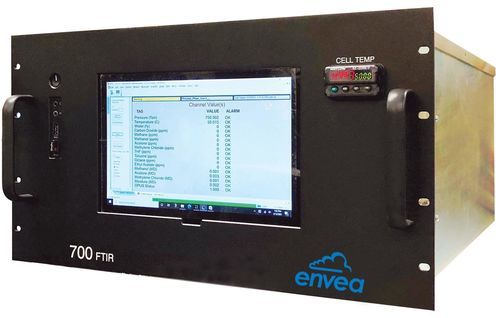

Analyseur de gaz 700 FTIR

de surveillancede boissonde process

Vue d'ensemble
L'analyseur 700 FTIR permet une mesure rapide et précise de pratiquement tous les gaz dans le spectre d'absorption infrarouge. Basé sur la spectroscopie infrarouge à transformée de Fourier (FTIR), les molécules gazeuses non symétriques absorbent la lumière IR, ce qui entraîne l'étirement, la flexion ou la rotation des liaisons moléculaires ; cette absorption est utilisée pour mesurer et quantifier plusieurs composants chimiques simultanément.

Caractéristiques et avantages

• Mesures rapides et simultanées de jusqu'à 20 paramètres
• Conçu pour mesurer des gaz d'échantillonnage humides et corrosifs, y compris en concentrations traces
• Adapté à la mesure à chaud/humide de gaz solubles tels que HCl, HF, NH3
• Excellente stabilité d'étalonnage
• Correction automatique des interférences spectrales
• Précision et fiabilité élevées
• Conception robuste, insensible aux vibrations
• Faible besoin de maintenance

Applications principales

• Contrôle des procédés
• Gaz de cheminée (CEM/MACT)
• Réduction des COV / suivi de l'efficacité des épurateurs
• Émissions des véhicules
• Surveillance des fuites d'ammoniac
• Analyse de la pureté des gaz
• Émissions agricoles
• Surveillance des gaz à effet de serre
• Analyse des gaz de biomasse / décharge
• Analyse du CO2 dans les boissons
• Surveillance de l'efficacité de combustion
• DRE – surveillance des performances de destruction/réduction
• Applications sur mesure

Informations techniques (tableau)
Méthode d'analyse : Spectroscopie infrarouge à transformée de Fourier (FTIR)
Composants : Plusieurs gaz
Longueur du chemin : 10,2 m
Volume : 550 cm3
Dimensions (pouces) : 19W x 11H x 28D
Résolution maximale : 0,8 cm-1
Température de la cellule à gaz : 50 °C ou 191 °C
Plage de débit : 1 – 10+ l/min
Plage de débit recommandée : 3,5 l/min
Plage optimale : PPB à faibles niveaux en %
Répétabilité : Généralement dans ±1 % à 100× LOD
Dérive du zéro : ±1 % de la pleine échelle
Dérive de l'étendue : ±1 % de la pleine échelle
Linéarité : 10 000× LOD ou mieux
Limite inférieure de détection : Faible à moyen ppb
Temps de réponse : 10 secondes
Résolution de l'interféromètre : 0,8 cm-1
Cellule de mesure : 316 SS
Alimentation : 115/230 VAC, 50–60 Hz
Sorties numériques : Modbus TCP/IP, 0–10 VDC, 4–20 mA
Poids : env. 46 kg (100 lbs)
Température de fonctionnement : 50 °C ou 191 °C
Laser de référence : Diode
Source : Carbure de silicium

Caractéristiques / spécifications techniques

• Méthode : FTIR (spectroscopie infrarouge à transformée de Fourier)
• Paramètres simultanés : jusqu'à 20
• Longueur du chemin optique : 10,2 m
• Volume de la cellule : 550 cm3
• Résolution interféromètre : 0,8 cm-1
• Température cellule : 50 °C ou 191 °C
• Débit d'échantillonnage : 1 – 10+ l/min (recommandé 3,5 l/min)
• Temps de réponse : 10 s
• Limite de détection : Faible à moyen ppb
• Répétabilité : Typ. ±1 % (à 100× LOD)
• Dérive zéro / span : ±1 % pleine échelle
• Sorties : Modbus TCP/IP, 0–10 VDC, 4–20 mA
• Alimentation : 115/230 VAC, 50–60 Hz
• Poids : ~46 kg
• Cellule : 316 SS
• Laser référence : diode; Source : carbure de silicium
