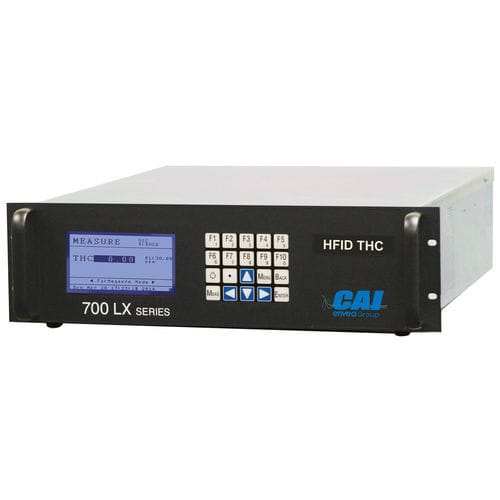

Analyseur de méthane 700 LX MHFID

d'hydrocarbures totauxde processde concentration

Résumé L'ENVEA 700 LX MHFID est un analyseur continu par détection par ionisation de flamme (FID) pour la mesure du méthane ou des hydrocarbures totaux (THC) dans des échantillons gazeux. L'appareil intègre un four chauffé (191 °C), un brûleur et une pompe d'échantillonnage chauffée en option, assurant des mesures rapides, sensibles et stables pour la surveillance industrielle et le contrôle de procédé.

Principe de fonctionnement Une flamme contrôlée, alimentée par de l'air et de l'hydrogène (ou un mélange), ionise l'échantillon. Les ions générés sont collectés entre deux électrodes ; le courant ionique mesuré est directement proportionnel à la concentration en hydrocarbures. Le four chauffé évite la condensation et stabilise la réponse pour des températures d'échantillon jusqu'à 191 °C.

Caractéristiques et avantages

• Mesure sélectionnable : uniquement méthane ou hydrocarbures totaux (THC)
• Sensibilité d'environ 30 ppm jusqu'à 3 % de l'échelle pleine en méthane
• Quatre plages paramétrables par l'utilisateur (ex. 0–30 ppm à 0–30 000 ppm en CH4)
• Temps de réponse rapide : 90 % de la pleine échelle en ~3 s
• Étalonnage automatique et changement automatique de plage
• Contrôle électronique du débit et détecteur à température stabilisée
• Coupure automatique air/carburant et diagnostics complets
• Sorties standard : Tension, Courant, RS-232 (protocole AK), TCP/IP (MODBUS et protocole AK)

Options

• Pompe d'échantillonnage chauffée interne
• Électrovannes internes
• Glissières de montage en rack 19 pouces

Principales applications

• Suivi de l'efficacité de combustion
• Analyse et contrôle des gaz de procédé
• Tests et analyse des piles à combustible
• Rétroaction pour turbines / générateurs
• Sécurité du personnel et détection de fuites
• Surveillance des émissions véhicules et industrielles

Caractéristiques / spécifications techniques

• Modèle : ENVEA 700 LX MHFID
• Détecteur : Détection par ionisation de flamme (FID)
• Temps de réponse : 90 % de la pleine échelle en ~3 s
• Plages : Quatre plages paramétrables (typ. 0–30 à 0–30 000 ppm CH4 ; 0–10 à 0–10 000 ppm C3H8)
• Résolution / Limite de détection : 10 ppb de C
• Répétabilité : <0,5 % PE
• Linéarité / Exactitude : <1 % PE
• Bruit : <1 % PE
• Dérive zéro/échelle : <1 % PE / 24 h
• Débit d'échantillon : typ. 1,5–2,5 l/min
• Air requis : Air purifié <1 ppm C ou air synthétique (300 cc/min pour H2/He ; 400 cc/min pour H2)
• Pression admission air : 25 psig
• Sorties : Tension, Courant, RS-232 AK, TCP/IP MODBUS & protocole AK
• Affichage : 3" x 5" LED/LCD
• Température échantillon/four : jusqu'à 191 °C (sans condensation)
• Ambiance : 5 °C à 40 °C, <90 % HR (sans condensation)
• Temps de chauffe : ~1 heure
• Raccords : Tuyau 1/4"
• Alimentation : 115/230 VAC (±10 %), 50/60 Hz, max 750 W
• Dimensions & poids : 5¼ H x 19 L x 23 P (pouces) / env. 50 lbs

Certifications et téléchargements Marquage CE et ETL listé (conforme UL 61010-1 / certifié CAN/CSA C22.2 No. 61010-1). Catalogue CEMS (PDF) disponible en téléchargements produit.
