Centre d'usinage CNC 7 axes SBZ 631
horizontalpour aluminium30 outils

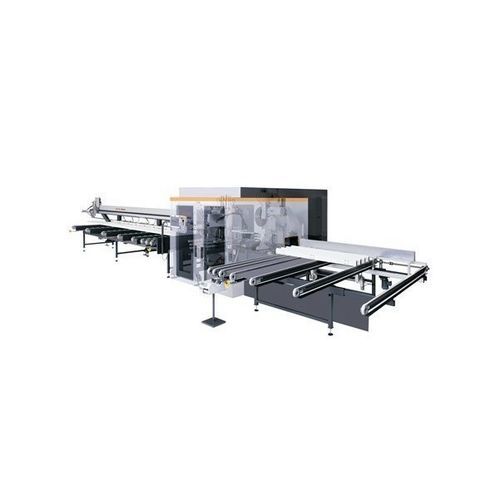

Centre d'usinage CNC 7 axes - SBZ 631 - ELUMATEC - horizontal / pour aluminium / 30 outils
Centre d'usinage CNC 7 axes - SBZ 631 - ELUMATEC - horizontal / pour aluminium / 30 outils
Centre d'usinage CNC 7 axes - SBZ 631 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 2
Centre d'usinage CNC 7 axes - SBZ 631 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 3
Centre d'usinage CNC 7 axes - SBZ 631 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 4
Centre d'usinage CNC 7 axes - SBZ 631 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 5
Centre d'usinage CNC 7 axes - SBZ 631 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
7 axes
Orientation de la broche
horizontal
Matière usinée
pour aluminium
Nombre d'outils
30 outils
Fonction associée
de fraisage, de découpe
Applications
pour profilés en aluminium
Autres caractéristiques
modulaire, de production
Puissance

7 kW
(9,52 hp)

Rotation de la table axe C

Min: 45 °

Max: 135 °

Description

Présentation
  • Centre d'usinage de profils avec magasin de chargement et d'évacuation pour le traitement continu de profils en aluminium
  • Construction modulaire : configurable comme scie automatique (SBZ 630/01) ou comme centre d'usinage complet (SBZ 630/11)
  • En configuration pour l'aluminium, les opérations s'effectuent dans une station d'usinage unique acceptant jusqu'à 30 unités d'usinage
  • Le tronçonnage est réalisé par une station de sciage 7 axes (angles de coupe variables 45°–135°)
  • Direction du cycle de travail sélectionnable : gauche→droite ou droite→gauche
  • Module de grugeage / usinage d'extrémités en option : AM 631


Options
  • Imprimante d'étiquettes
  • Scanner de codes-barres
  • Magasin de chargement optionnel pour 10 barres profilées (largeur jusqu'à 130 mm)
  • Logiciel de gestion de production eluCad


Données techniques
  • Plage de longueurs des profils : 500–7 500 mm
  • Magasin de chargement standard : 7 barres profilées (jusqu'à 250 mm de largeur)
  • Magasin optionnel : 10 barres (jusqu'à 130 mm de largeur)
  • Bras préhenseur : axes hauteur, latéral et rotation automatiques (350°)
  • Dispositifs de serrage verticaux : réglage horizontal automatique 5–70 mm
  • Module d'usinage : jusqu'à 30 unités de fraisage
  • Scie : monolame 7 kW, coupes variables 45°–135° (inclinaison ou pivotement)
  • Évacuation des profils par bande d'évacuation


Applications / Spécifications
  • Conçu pour le traitement de profils en aluminium en ligne de production industrielle
  • La configuration modulaire s'adapte aux flux dédiés au sciage ou aux flux complets d'usinage
  • Périphériques compatibles : eluCad, imprimante d'étiquettes, scanner de codes-barres, module AM 631
