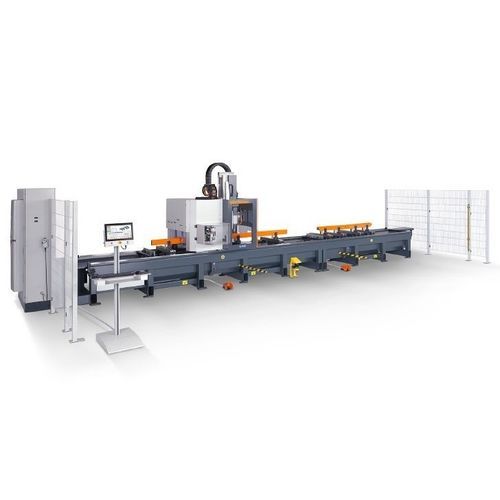

Centre d'usinage 4 axes SBZ 140pour acierpour aluminiumHSK F63
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 4 axes
- Matière usinée
- pour acier, pour aluminium
- Nez de broche
- HSK F63
- Nombre d'outils
- 8 outils, 16 outils
- Fonction associée
- de fraisage, de perçage, de taraudage
- Applications
- pour profilés en aluminium
- Autres caractéristiques
- à grande vitesse, haute performance, avec changeur d'outils
- Course X
Min: 4 320 mm
(170,08 in)Max: 9 820 mm
(386,61 in)- Course Y
845 mm
(33,27 in)- Course Z
620 mm
(24,41 in)- Vitesse de rotation
Min: 0 rpm
(0 rad.min-1)Max: 24 000 rpm
(150 796 rad.min-1)- Puissance
11 kW
(14,96 hp)- Poids total
5 000 kg, 7 400 kg, 8 200 kg
(11 023,11 lb, 16 314,21 lb, 18 077,91 lb)
Description
Présentation
Longueurs d'usinage
SBZ 140 – 4,2 m
SBZ 140 – 7,6 m
SBZ 140 – 9,7 m
Options
Caractéristiques / spécifications techniques
- Centre d'usinage de profils 4 axes pour l'usinage économique de profilés en aluminium et en acier à parois fines
- Broche d'usinage refroidie par air en standard; broche refroidie par eau en option
- Toutes les opérations (fraisage, perçage, taraudage) réalisées avec la barre profilée au repos pour préserver la surface
- Orientation continue des outils de -90° à +90° pour une grande flexibilité d'usinage
- Positionnement automatique des serrages avec système de mesure absolue
- Magasin d'outils embarqué pour réduire les temps de changement (8 emplacements standard)
- Jusqu'à deux têtes angulaires rotatives optionnelles (chacune avec deux outils) pour usinage de barres doubles et usinage en extrémités (0°–90°–180°–270°)
- Deux zones d'usinage séparées en option pour un fonctionnement en pendulaire; scanner laser côté opérateur pour protection de la zone
- Commande 4 axes, écran couleur 18,5", ports USB et réseau; système Windows; eluCam
Longueurs d'usinage
SBZ 140 – 4,2 m
- Longueur max. d'usinage avec usinage en extrémités : 4 200 mm
- Longueur max. d'usinage sans usinage en extrémités : 4 320 mm
SBZ 140 – 7,6 m
- Longueur max. d'usinage avec usinage en extrémités : 7 600 mm
- Longueur max. d'usinage sans usinage en extrémités : 7 720 mm
SBZ 140 – 9,7 m
- Longueur max. d'usinage avec usinage en extrémités : 9 700 mm
- Longueur max. d'usinage sans usinage en extrémités : 9 820 mm
Options
- Mode pendulaire pour usinage sur deux zones
- Mesure automatique de la longueur sur les deux côtés
- Dispositif de serrage pour usinage de barre double
- Scanner de code-barres / code profil
- Magasin d'outils fixe (16 emplacements) en option
- Changeurs d'outils embarqués pour tête angulaire ou tête de sciage
- Têtes de fraisage angulaires et tête de sciage
- Porte-outils, mandrins pour pinces, pinces et outils
- eluCad pour la gestion de production
Caractéristiques / spécifications techniques
- Modèle : SBZ 140
- Longueur max. d'usinage (sans usinage frontal) : 4 320 / 7 720 / 9 820 mm
- Longueur max. d'usinage (avec usinage frontal) : 4 200 / 7 600 / 9 700 mm
- Course X : 4 320 / 7 720 / 9 820 mm (autres longueurs sur demande), Vmax 63 m/min
- Course Y : 845 mm, Vmax 60 m/min
- Course Z : 620 mm, Vmax 60 m/min
- Zone de pivotement A : -90° / 0° / +90°
- Vitesse broche : max. 24 000 tr/min
- Puissance broche : 11 kW S1
- Porte-outil : HSK-63F
- Magasin d'outils : embarqué 8 emplacements (extensions sur demande)
- Tête angulaire : max. 2 (option)
- Diamètre fraise disque : 120 mm ; diamètre lame de scie : 180 mm
- Serrages : 4 / 8 / 12 (max. 16), positionnement automatique
- Air comprimé : > 7 bars
- Alimentation électrique : 400 V, 3~, 50 Hz, 63 A
- Consommation d'air : env. 180 l/min avec pulvérisation
- Longueur totale env. : 7 700 / 11 240 / 13 390 mm ; profondeur env. 3 400 mm ; hauteur env. 2 950 mm
- Poids env. : 5 000 / 7 400 / 8 200 kg
