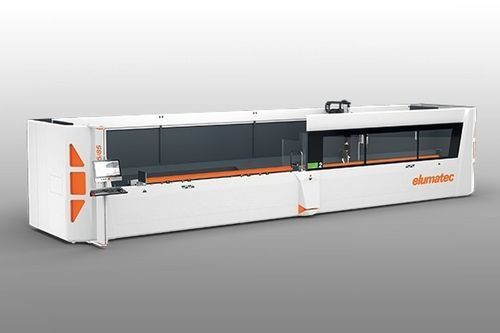

Centre d'usinage 5 axes SBZ 125/85

universelpour acierpour PVC

Présentation
Le SBZ 125/85 est un centre d'usinage de profils à cabine fermée, 5 axes, avec une longueur utile de 8 m. Son fonctionnement en mode pendulaire dynamique permet le chargement et l'usinage en parallèle, lui permettant de remplacer deux machines plus petites. Conçu pour l'aluminium, le PVC et l'acier à parois fines, il vise la réduction des temps de réglage, un meilleur accès et une ergonomie optimisée.

Fonctions et avantages clés

• Nouvelle technologie de changement d'outil : temps de changement réduits et magasin linéaire agrandi pour une zone de travail utile plus importante.
• Système de serrage ergonomique : mors réglables sur l'axe Y et positionnement autonome des mors pour conversions rapides sans outillage entre largeurs et sections.
• Fonctionnement pendulaire dynamique : insertion et usinage parallèles du matériau pour augmenter le débit et autoriser l'usinage de pièces longues dépassant le centre de la machine.
• Sécurité et contrôle d'accès intégrés : scanner laser programmable à division en trois zones et protection centrale amovible pour le mode pendulaire.
• Broche et interface outil performantes : 7 kW (S1), jusqu'à 20 000 tr/min, cône porte‑outil HSK 63F ; capacité du magasin jusqu'à 12 outils.

Options et accessoires

• Convoyeur à copeaux optionnel pour évacuation automatique des gros copeaux et sections de profil.
• Mors supplémentaires (jusqu'à 12) et configurations de serrage spécifiques.
• Mises à niveau de contrôle et de mesure (options panel PC, mesure de longueur, lecteur de codes-barres) et connectivité pour l'industrie 4.0.

Caractéristiques techniques (sélection)
Disposition / dimensions : SBZ 125/85
Longueur totale (A) (mm) : ~ 11.350
Profondeur sans pupitre de commande (B) (mm) : ~ 2.330
Profondeur totale avec pupitre (C) (mm) : ~ 3.170
Hauteur (mm) : ~ 2.350
Poids (kg) : ~ 3.800
Hauteur de travail au‑dessus du sol (mm) : 980

Courses des axes :
AXE X (mm) : 9.007
AXE Y (mm) : 1.038
AXE Z (mm) : 555
AXE A : -120° / +120°
AXE C : -220° / +220°

Broche :
Puissance max. en S1 (kW) : 7
Vitesse max. (tr/min) : 20.000
Cône porte‑outil : HSK 63F

Mode de fonctionnement :
Usinage en une pièce sur toute la longueur : inclus
Mode pendulaire avec butées droite et gauche : inclus

Magasin d'outils automatique :
Type : changeur linéaire
Magasin déplaçable automatiquement : inclus
Nombre maximum d'outils en magasin : 12

Serrage de la pièce :
Positionnement autonome des mors : inclus
Nombre standard de mors : 8 (max. 12)

Côtés à usiner : 5 (avant/haut/arrière/extrémités)

Zone de travail (mm) — mode pièce unique : A = 135 ; X1 = 8.245 ; Y1 = 300 ; Z1 = 203 ; X2 = 8.245 ; Y2 = 207 ; Z2 = 203 — mode pendulaire : A = 135 ; X1 = 3.100 ; Y1 = 300 ; Z1 = 203 ; X2 = 3.100 ; Y2 = 207 ; Z2 = 203

Longueur de profil usinable avec lame Ø 300 mm : mode pièce unique = 8.245 mm ; mode pendulaire = 2.295 mm
