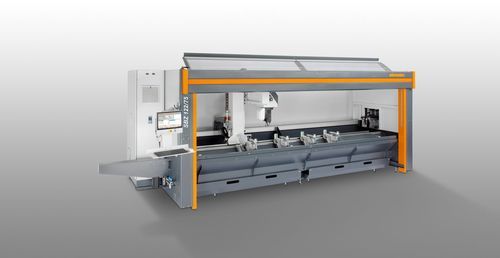

Centre de découpe et d'usinage multifonction SBZ 122/75CNCpour profilés en aluminiumpour profilés en PVC
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Typeded
- CNC, multifonction
- Typeded
- pour profilés en PVC, pour profilés en aluminium
Description
Présentation
Équipement de la machine
Options
Caractéristiques / spécifications techniques
- Pour l'usinage économique et rationnel de profilés en aluminium, en PVC et en acier à parois fines
- Toutes les opérations (fraisage, perçage, taraudage) sont effectuées avec la barre de profilé en repos afin de préserver la surface
- Axe A positionnable en continu de -120° à +120° et axe C de -220° à +220° ; les cinq axes peuvent se déplacer simultanément avec RTCP
- Positionnement autonome des dispositifs de serrage avec reconnaissance automatique pour éviter les collisions
- Positionnement rapide du groupe d'usinage jusqu'à 120 m/min grâce aux servomoteurs dynamiques
- Taraudage sans mandrin de compensation ; le module 2 axes A/C peut recevoir une lame de scie de 180 mm
- Bâti incliné ergonomique, commande 5 axes moderne et codeurs absolus (aucune course de référence nécessaire)
- Broche Power-Torque avec régulation de vitesse fermée pour des temps de montée/arrêt courts ; faible consommation et couplage de bus continu pour une meilleure efficacité énergétique
- Panel PC 18,5" (i5) sous Windows, programmation eluCam sur le poste opérateur et maintenance à distance
- Onduleur (UPS) et fonctions de sécurité certifiées intégrées à l'entraînement
Équipement de la machine
- Broche d'usinage refroidie par eau 7 kW, S1
- Positionnement autonome du dispositif de serrage et identification automatique des mors
- Cabine de protection et quatre dispositifs de serrage pneumatiques horizontaux
- Butée de matériel à gauche
- Porte-outil HSK-F63 et changeur automatique avec 12 emplacements (sans outils)
- Bacs à copeaux, lubrification minimale et liquide de coupe haute performance
- Commande portable et jauge de profondeur
Options
- Outils et porte-outils
- Lame de scie 180 mm
- Mesure de longueur sur deux faces et butée supplémentaire pour usinage de surlongueurs (gauche)
- Butée de référence matériau (droite) pour positionnement en cas de surlongueur
- Refroidisseur Green Line pour armoires électrique à consommation réduite
- Scanner de codes-barres et cabine de protection fermant entièrement la machine (option)
- Quatre mors standard, extensible jusqu'à huit ; serrage double et autres accessoires sur demande
- Panel PC 21,6" (i7), porte-notes, capot d'insonorisation, unité de serrage optimisée anti-collision
Caractéristiques / spécifications techniques
- Modèle : SBZ 122/75
- Longueur d'usinage max. sans usinage d'extrémité : 3 851 mm
- Longueur d'usinage max. avec usinage d'extrémité : 3 525 mm
- Course X : 4 176 mm, Vmax 120 m/min
- Course Y : 1 040 mm, Vmax 60 m/min
- Course Z : 540 mm, Vmax 30 m/min
- Sens d'usinage : 5 (haut, arrière, avant, gauche, droite)
- Précision de positionnement : ±0,1 mm
- Vitesse broche : max. 20 000 tr/min ; puissance broche : 7 kW, S1 (refroidissement par eau)
- Porte-outil : HSK-F63 ; changement d'outil : automatique ; emplacements : 12
- Diamètre fraise disco : 120 mm ; lame de scie : 180 mm ; longueur outil max. : 150 mm
- Positionnement du dispositif de serrage : autonome ; serrage : Premium (guidage linéaire)
- Logiciel : eluCam ; air comprimé : > 7 bars
- Alimentation : 400 V, 3~, 50 Hz, 25 A ; consommation d'air env. 185 l/min (avec pulvérisation)
- Longueur totale : 7 643 mm ; profondeur : 2 171 mm ; hauteur : 3 000 mm ; poids : env. 3 800 kg
