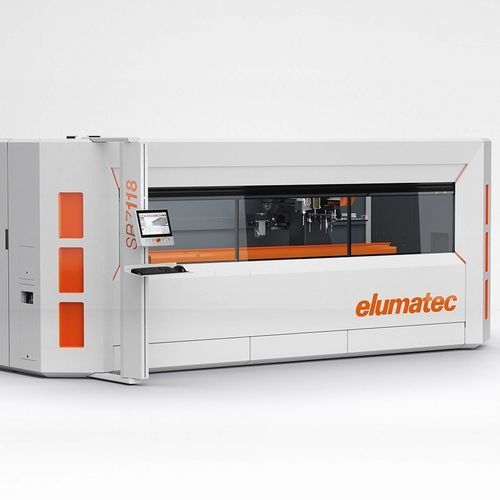

Centre d'usinage 3-5 axes SBZ 118

3 axeshorizontalpour acier

Aperçu
Le SBZ 118 est un centre d'usinage de profils compact à 3 axes avec possibilité d'usinage sur 5 faces. Conçu pour l'usinage CNC économique de profilés en aluminium, PVC et acier à parois fines, il intègre un bâti incliné, un changeur d'outils embarqué 5 positions (sans outils) et la compatibilité eluCloud. Longueur d'usinage standard : 3 000 mm.

Points forts

• Conçu pour un usinage économique et rationnel de profilés en aluminium, PVC et acier à parois fines
• Toutes les opérations (fraisage, perçage, grugeage, taraudage) s'effectuent profilé à l'arrêt pour préserver les surfaces
• Technique de régulation intelligente et entraînements asservis dynamiques pour de meilleurs résultats et une meilleure efficacité énergétique
• Positionnement rapide jusqu'à 60 m/min sur l'axe X
• Taraudage sans mandrin de compensation
• Identification et positionnement automatiques des dispositifs de serrage pour éviter les collisions
• Changeur d'outils embarqué automatique 5 positions (sans outils)
• Pupitre PC 15,6" (processeur i3) et onduleur (UPS) inclus

Équipement de la machine (standard)

• Broche d'usinage refroidie par air 5 kW (S1) – HSK-F63
• Cabine de protection avec porte de service latérale
• Quatre mors de serrage pneumatiques horizontaux; butée matériau côté gauche
• Système de micro-lubrification et liquide de coupe haute performance
• Commande 3 axes moderne et saisie de programme simple via eluCam

Options

• 1 ou 2 changeurs d'outils embarqués optionnels pour têtes angulaires rotatives (usinage 5 faces)
• Tête angulaire rotative HSK-F63 pour deux outils
• Outils et porte-outils avec données de processus; scanner de codes-barres
• Mesure de longueur sur deux côtés; serrage double et dispositifs supplémentaires (extensible à 6)
• Mise à niveau du pupitre PC : 18,5" (i5) ou 21,6" (i7)
• Refroidisseur Green Line pour armoire électrique; version CE standard, UL en option

Détails complémentaires

• Changeur d'outils embarqué 5 positions (sans outils) et renvois d'angle optionnels (jusqu'à deux)
• Bâti incliné pour meilleure ergonomie et évacuation des copeaux
• Porte de service latérale et nouveau pare-visière avant pour une mise en service et un entretien facilités
• eluCloud ready pour surveillance et maintenance à distance

Caractéristiques techniques

• Disposition (approx.) : longueur totale (A) 5 520 mm; profondeur sans pupitre (B) 1 955 mm; profondeur totale avec pupitre (C) ~3 025 mm; hauteur ~2 490 mm; poids ~3 220 kg
• Courses des axes : X = 3 595 mm; Y = 945 mm; Z = 374 mm
• Précision de positionnement (tous axes) : ±0,1 mm
• Vitesse de positionnement : X = 60 m/min; Y = 30 m/min; Z = 30 m/min
• Accélération des axes (tous axes) : 2,5 m/s²
• Broche : Puissance max S1 5 kW; vitesse max 24 000 tr/min; cône porte-outil HSK 63F
• Magasin d'outils automatique : max 5 outils; Ø fraise disque maxi 100 mm; Ø fraise maxi 16 mm; longueur maxi outil 185 mm; Ø foret maxi 10 mm
• Côtés usinables : outil direct (haut) 1 côté; avec tête angulaire (avant/arrière, extrémités) 2 + 2 côtés
• Zone de travail (mm) : A: 185; B: 50 / 80; X1: 50 / 80; Y1: 3 200; Z1: 230; X2: 3 000; Y2: 175; Z2: 210
• Serrage des pièces : positionnement autonome des mors; serrage standard 4 mors (max 6)
• Sécurité et lubrification incluses : cabine de protection intégrale; lubrification à diffusion d'huile minimale
