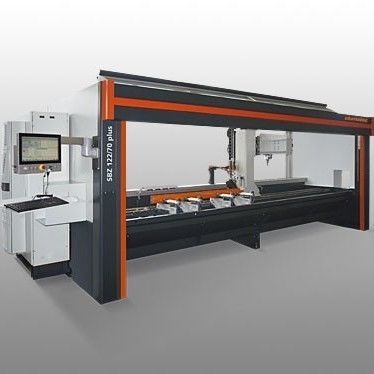

Centre d'usinage 3 axes SBZ 122/70 Plus
horizontalpour acierpour aluminium

Centre d'usinage 3 axes - SBZ 122/70 Plus - ELUMATEC - horizontal / pour acier / pour aluminium
Centre d'usinage 3 axes - SBZ 122/70 Plus - ELUMATEC - horizontal / pour acier / pour aluminium
Centre d'usinage 3 axes - SBZ 122/70 Plus - ELUMATEC - horizontal / pour acier / pour aluminium - image - 2
Centre d'usinage 3 axes - SBZ 122/70 Plus - ELUMATEC - horizontal / pour acier / pour aluminium - image - 3
Centre d'usinage 3 axes - SBZ 122/70 Plus - ELUMATEC - horizontal / pour acier / pour aluminium - image - 4
Centre d'usinage 3 axes - SBZ 122/70 Plus - ELUMATEC - horizontal / pour acier / pour aluminium - image - 5
Centre d'usinage 3 axes - SBZ 122/70 Plus - ELUMATEC - horizontal / pour acier / pour aluminium - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
horizontal
Matière usinée
pour acier, pour aluminium, pour PVC
Structure
à banc incliné
Nez de broche
HSK F63
Fonction associée
de fraisage, de perçage, de taraudage
Applications
pour profilés en aluminium
Autres caractéristiques
haute performance, avec changeur automatique d'outils, à console
Course X

4 295 mm
(169,09 in)

Course Y

910 mm
(35,83 in)

Course Z

475 mm
(18,7 in)

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 24 000 rpm
(150 796 rad.min-1)

Puissance

8 kW
(10,88 hp)

Poids total

2 900 kg
(6 393,41 lb)

Longueur hors tout

3 592 mm
(141,4 in)

Hauteur totale

3 000 mm
(118,1 in)

Description

Présentation
  • Conçu pour l'usinage économique et rationnel de profilés en aluminium, PVC et acier à parois fines avec barre de profilé immobilisée pour préserver la surface.
  • Fraisage, perçage et taraudage exécutés avec la barre immobile ; taraudage sans mandrin de compensation.
  • Technique de régulation intelligente et commande 3 axes moderne pour de meilleurs résultats et une consommation d'énergie réduite.
  • Entraînements asservis dynamiques permettant un positionnement rapide du groupe d'usinage jusqu'à 60 m/min ; codeurs absolus supprimant la course de référence des axes.
  • Identification et positionnement automatiques des dispositifs de serrage pour éviter les collisions ; bâti incliné ergonomique.
  • Broche de fraisage Power-Torque refroidie par air 8 kW (S1), 24 000 tr/min max, régulation de vitesse en boucle fermée ; porte-outil HSK-F63 ; changeur d'outils automatique 4 positions (extensible).
  • Alimentation sans interruption (onduleur), Windows OS, écran PC 15,6" (i3) avec USB et réseau ; eluCam pour saisie simple des programmes en cours d'usinage ; maintenance à distance.


Equipement de la machine
  • Broche d'usinage refroidie par air 8 kW S1.
  • Cabine de protection opérateur.
  • Quatre dispositifs de serrage pneumatiques horizontaux (standard).
  • Butée de matériel (gauche).
  • Porte-outil HSK-F63 ; lubrification minimale ; liquide de coupe haute performance.
  • Commande portable ; jauge de profondeur.


Options
  • Outils supplémentaires et porte-outils.
  • Changeur d'outils automatique pour jusqu'à quatre outils standard ou pour tête angulaire ; tête angulaire rotative HSK-F63 pour deux outils.
  • Refroidisseur Green-Line pour l'armoire de commande ; scanner de codes-barres ; cabine de protection fermée en option.
  • Jusqu'à huit dispositifs de serrage (quatre standard) ; butées de référence et butées supplémentaires pour usinage de surlongueurs.
  • Mesure de longueur des deux côtés ; serrage double et autres accessoires sur demande ; PC panneaux plus grands (18,5" i5, 21,6" i7) ; capot d'insonorisation ; bacs à copeaux.


Données techniques
  • Modèle : SBZ 122/70 Plus
  • Longueur d'usinage max. sans usinage d'extrémité : 4 150 mm
  • Longueur d'usinage max. avec usinage d'extrémité (option) : 4 000 mm
  • Course axe X : 4 295 mm, Vmax 60 m/min
  • Course axe Y : 910 mm, Vmax 45 m/min
  • Course axe Z : 475 mm, Vmax 60 m/min
  • Précision de positionnement : ±0,1 mm
  • Vitesse broche : max. 24 000 tr/min ; puissance : 8 kW S1 (refroidissement par air)
  • Porte-outil : HSK-F63 ; changement d'outils automatique (4 positions, max. 16)
  • Diamètre fraise disque : 100 mm ; longueur outil max. : 150 mm
  • Air comprimé : > 7 bar ; alimentation : 400 V, 3~, 50 Hz, 25 A
  • Consommation d'air env. 185 l/min (avec pulvérisation)
  • Dimensions (L×P×H) : 6 592 × 2 171 × 3 000 mm ; Poids env. 2 900 kg


Caractéristiques / spécifications techniques
  • Application : usinage de barres/profilés en aluminium, PVC et acier à parois fines
  • Identification et positionnement automatiques des dispositifs de serrage ; régulation intelligente pour efficacité énergétique
  • Logiciel : eluCam
  • Alimentation sans coupure et possibilité de maintenance à distance
