Centre d'usinage CNC 7 axes SBZ 630
horizontalpour aluminium30 outils

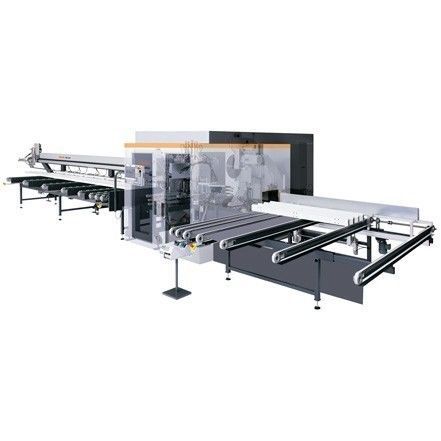

Centre d'usinage CNC 7 axes - SBZ 630 - ELUMATEC - horizontal / pour aluminium / 30 outils
Centre d'usinage CNC 7 axes - SBZ 630 - ELUMATEC - horizontal / pour aluminium / 30 outils
Centre d'usinage CNC 7 axes - SBZ 630 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 2
Centre d'usinage CNC 7 axes - SBZ 630 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 3
Centre d'usinage CNC 7 axes - SBZ 630 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 4
Centre d'usinage CNC 7 axes - SBZ 630 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 5
Centre d'usinage CNC 7 axes - SBZ 630 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 6
Centre d'usinage CNC 7 axes - SBZ 630 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 7
Centre d'usinage CNC 7 axes - SBZ 630 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 8
Centre d'usinage CNC 7 axes - SBZ 630 - ELUMATEC - horizontal / pour aluminium / 30 outils - image - 9
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
7 axes
Orientation de la broche
horizontal
Matière usinée
pour aluminium
Nombre d'outils
30 outils
Fonction associée
de fraisage, de découpe
Applications
pour profilés en aluminium
Autres caractéristiques
modulaire
Puissance

7 kW
(9,52 hp)

Rotation de la table axe C

350 °

Description

Présentation
  • Centre d'usinage de barres avec magasin de chargement et d'évacuation
  • Conception modulaire configurable en SBZ 630/01 (scie automatique) ou SBZ 630/11 (centre d'usinage complet)
  • En version aluminium, les opérations sont réalisées sur une station d'usinage pouvant accueillir jusqu'à 30 unités de fraisage
  • Le sciage pour le tronçonnage est effectué par une station de sciage 7 axes
  • Le sens du cycle de travail est configurable : de gauche à droite ou de droite à gauche


Options
  • Imprimante d'étiquettes
  • Scanner de codes-barres
  • Magasin de chargement pour 10 barres de profilé (jusqu'à 130 mm de largeur)
  • eluCad, logiciel de gestion de production


Données techniques
  • Longueurs de profilé et restes réutilisables : 500–7 500 mm
  • Magasin de chargement standard : 7 barres (jusqu'à 250 mm de largeur) ; option magasin 10 barres (jusqu'à 130 mm)
  • Bras de préhension avec axes automatiques hauteur, latéral et rotation (350°)
  • Dispositifs de serrage verticaux : réglage horizontal automatique 5–70 mm
  • Module d'usinage pour jusqu'à 30 unités de fraisage
  • Scie monolame 7 kW ; coupes variables 45°–135° (inclinable/pivotante)
  • Évacuation du profilé par convoyeur


Variantes / notes
  • Variantes configurables : SBZ 630/01 (scie automatique) ou SBZ 630/11 (centre complet) ; exemple de configuration : SBZ 630/11/L + accessoires spéciaux
