Centre d'usinage 4 axes SBZ 122/73
horizontalpour acierpour aluminium

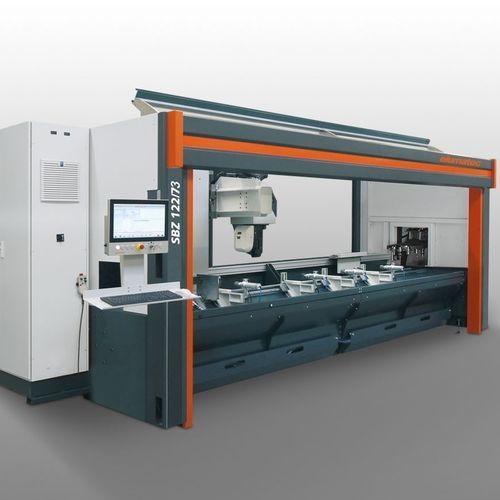

Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium
Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium
Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium - image - 2
Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium - image - 3
Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium - image - 4
Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium - image - 5
Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium - image - 6
Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium - image - 7
Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium - image - 8
Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium - image - 9
Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium - image - 10
Centre d'usinage 4 axes - SBZ 122/73 - ELUMATEC - horizontal / pour acier / pour aluminium - image - 11
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
4 axes
Orientation de la broche
horizontal
Matière usinée
pour acier, pour aluminium, pour PVC
Structure
à banc incliné
Nez de broche
HSK F63
Nombre d'outils
12 outils
Fonction associée
de fraisage, de perçage, de taraudage
Applications
pour l'industrie de l'aluminium, pour profilé de menuiserie PVC, pour l'industrie sidérurgique
Autres caractéristiques
haute performance, avec serrage pneumatique, simple tête
Course X

4 176 mm
(164,41 in)

Course Y

1 040 mm
(40,94 in)

Course Z

540 mm
(21,26 in)

Vitesse de rotation

Max: 20 000 rpm
(125 664 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Puissance

7 kW
(9,52 hp)

Poids total

3 800 kg
(8 377,57 lb)

Longueur hors tout

7 643 mm
(300,9 in)

Hauteur totale

3 000 mm
(118,1 in)

Description

Présentation
  • Centre d'usinage de profilés conçu pour l'usinage économique de barres inertes en aluminium, PVC et acier à parois fines
  • Fraisage, perçage et taraudage réalisés sur barre immobilisée pour préserver la surface des profilés
  • Axe A positionnable en continu de −120° à +120° et positionnement automatique des pinces pour éviter les collisions
  • Positionnement dynamique du groupe d'usinage jusqu'à 120 m/min grâce à des servomoteurs performants
  • Commande 4 axes moderne, codeurs absolus (pas de course de référence), programmation eluCam sur PC panel
  • Technologie d'entraînement économe en énergie avec accouplement des liaisons DC et onduleur (UPS)
  • Changeur automatique 12 positions, porte-outil HSK-F63, broche de fraisage eau 7 kW S1 (max. 20 000 tr/min)
  • Bâti incliné ergonomique, cabine de protection opérateur et maintenance à distance


Équipement de la machine
  • Broche d'usinage refroidie par eau 7 kW, S1
  • Cabine de protection opérateur
  • Quatre pinces pneumatiques horizontales (standard)
  • Butée de matériau (gauche)
  • Porte-outil HSK-F63
  • Bacs à copeaux pour évacuation
  • Lubrification minimale et liquide de coupe haute performance
  • Commande portable et jauge de profondeur
  • Écran PC 18,5", processeur i5, ports USB et réseau


Options
  • Outils et porte-outils supplémentaires
  • Butée supplémentaire pour surlongueurs (gauche) et butée de référence (droite) avec second circuit de serrage
  • Refroidisseur Green Line pour armoire électrique à consommation réduite
  • Scanner de codes-barres et cabine de protection fermée avec isolation acoustique
  • Extension jusqu'à huit pinces, serrage double et unités de serrage optimisées anti-collision
  • Écran 21,6" (i7), porte-notes, capot insonorisant, capteur de mesure sans fil


Caractéristiques techniques
  • Modèle: SBZ 122/73
  • Longueur d'usinage maxi (sans usinage d'extrémités): 4 050 mm
  • Course X: 4 176 mm, Vmax 120 m/min
  • Course Y: 1 040 mm, Vmax 60 m/min
  • Course Z: 540 mm, Vmax 30 m/min
  • Sens d'usinage: 3 (haut, arrière, avant)
  • Précision de positionnement: ±0,1 mm
  • Broche: 7 kW S1, refroidie par eau, max. 20 000 tr/min; porte-outil HSK-F63
  • Changeur d'outils: automatique, 12 emplacements
  • Positionnement des pinces: automatique; pinces standard: Basic avec guides linéaires
  • Logiciel: eluCam (Windows)
  • Air comprimé: >7 bar
  • Alimentation: 400 V, 3~, 50 Hz, 25 A
  • Consommation d'air: env. 185 l/min (avec pulvérisation)
  • Dimensions (L x P x H): 7 643 mm x 2 171 mm x 3 000 mm
  • Poids: env. 3 800 kg
