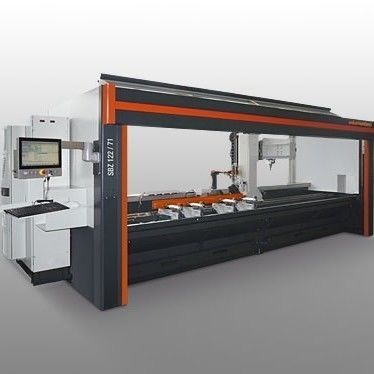

Centre d'usinage CNC 3 axes SBZ 122/71horizontalpour acierpour aluminium
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- horizontal
- Matière usinée
- pour acier, pour aluminium, pour PVC
- Nez de broche
- HSK F63
- Nombre d'outils
- 16 outils
- Fonction associée
- de fraisage, de perçage, de taraudage
- Applications
- pour profilés en aluminium
- Autres caractéristiques
- haute performance, avec changeur automatique d'outils, avec contrôle électronique
- Course X
4 295 mm
(169,09 in)- Course Y
910 mm
(35,83 in)- Course Z
475 mm
(18,7 in)- Vitesse de rotation
24 000 rpm
(150 796 rad.min-1)- Puissance
8 kW
(10,88 hp)- Poids total
2 900 kg
(6 393,41 lb)- Longueur hors tout
6 592 mm
(259,5 in)- Hauteur totale
3 000 mm
(118,1 in)
Description
Vue d'ensemble
Équipement de la machine
Options
Caractéristiques techniques
SBZ 122/71
- Conçu pour l'usinage économique et rationnel de profilés en aluminium, PVC et acier à parois fines
- Fraisage, perçage et taraudage réalisés avec la barre de profilé immobile afin de préserver les surfaces
- Unité de rotation intégrée à la broche permettant les positions d'angle 0° / -90° / -180° / -270°
- Régulation intelligente améliorant les résultats d'usinage et réduisant la consommation d'énergie
- Entraînements asservis dynamiques pour un positionnement rapide jusqu'à 120 m/min sur l'axe X
- Reconnaissance et positionnement automatiques des dispositifs de serrage pour éviter les collisions ; taraudage sans mandrin de compensation
- Changeur d'outils automatique à quatre emplacements ; changeur dédié pour tête angulaire ; porte-outil HSK-F63
- Écran PC 18,5" sous Windows avec processeur i5 ; eluCam pour saisie de programmes simple ; maintenance en ligne à distance ; onduleur (UPS)
Équipement de la machine
- Broche d'usinage 8 kW S1 refroidie par air avec retour d'information
- Carters de protection et fonctions de sécurité intégrées aux entraînements
- Quatre dispositifs de serrage pneumatiques horizontaux (standard), extensible à huit
- Butée de matériau gauche (option butée droite pour usinages de surlongueur)
- Tête angulaire rotative HSK-F63 pour deux outils ; porte-outil HSK-F63
- Bacs à copeaux, lubrification minimale et liquide de coupe haute performance
- Commande portable et jauge de profondeur
Options
- Outils et porte-outils supplémentaires
- Changeur d'outils automatique pour quatre outils standard ou pour tête angulaire
- Écran PC 21,6" (i7), scanner de codes-barres, porte-notes
- Refroidisseur Green Line pour l'armoire de commande ; cabine de protection intégrale en option
- Mesure de longueur bilatérale, serrage double et autres accessoires sur demande
Caractéristiques techniques
SBZ 122/71
- Longueur d'usinage max. sans usinage d'extrémité : 4 150 mm
- Longueur d'usinage max. avec usinage d'extrémité : 4 000 mm
- Course X / Y / Z : 4 295 mm / 910 mm / 475 mm (Vmax X 120 / Y 60 / Z 50 m/min)
- Sens d'usinage : 5 (haut, arrière, avant, gauche, droite)
- Précision de positionnement : ±0,1 mm
- Broche : 8 kW S1, max. 24 000 tr/min (refroidie par air) ; porte-outil HSK-F63
- Magasin outils : 4 positions (max. 16) ; changement d'outil automatique
- Diamètre fraise disque : 120 mm ; longueur outil maxi : 150 mm
- Air comprimé : > 7 bars ; consommation d'air env. 185 l/min avec pulvérisation
- Alimentation : 400 V, 3~, 50 Hz, 25 A
- Dimensions (L x P x H) : 6 592 x 2 171 x 3 000 mm ; Poids env. 2 900 kg
