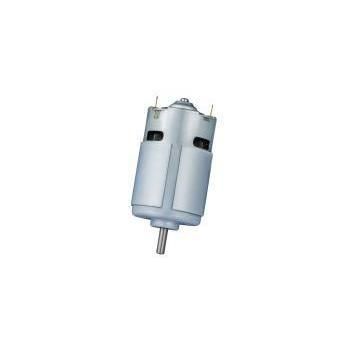

Moteur DC RS-4266DT series

à balais12 V36 V

Aperçu produit RS-4266DT
Le RS-4266DT est un moteur CC à balais de la classe 42 mm avec un carter allongé de 66 mm. La longueur supplémentaire augmente la longueur du rotor et la zone magnétique active par rapport à la plateforme RS-4260, permettant un couple continu supérieur et une densité de puissance accrue. Le support commercial typique couvre 12–36 V ; des personnalisations OEM/ODM approfondies sont disponibles.

Points clés pour les acheteurs techniques

• Catégorie produit : moteurs CC à balais
• Famille moteur : moteur CC à balais, classe 42 mm
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : volets électriques lourds, stores enrouleurs, perceuses électriques, tournevis électriques, équipements d'automatisation

Signaux de spécification

• Diamètre (OD) : 42,0 mm (OD indiqué 42,2 mm)
• Longueur du corps (can) : 66,0 mm
• Tension : support commercial typique 12–36 V (selon modèle ; certaines variantes 6–36 V)
• Puissance de sortie : jusqu'à ~85 W (variable selon modèle)

Personnalisation et approvisionnement
KWC Motor propose des options OEM/ODM pour l'enroulement, la plage de tension, les profils vitesse/torque, la conception d'arbre (y compris D‑cut et cannelé), les câbles pré‑soudés ou connecteurs, l'intégration de boîtes de vitesses et la suppression EMC/EMI. Le prix et les délais dépendent de l'application, des spécifications, des quantités et des exigences de personnalisation.

Applications cibles & solutions
Avec un can de 66 mm, le RS-4266DT offre une réserve de couple supérieure aux variantes 42 mm plus courtes. Il convient aux applications nécessitant un couple élevé à basse vitesse ou une densité de puissance plus grande dans un encombrement de diamètre limité, comme les actionneurs domotiques et les outils portatifs ou d'atelier.

Volets & stores lourds
Adapté aux grands volets motorisés, stores enrouleurs et actionneurs de fenêtres nécessitant un fonctionnement à basse vitesse et fort couple. À associer à un réducteur adapté pour augmenter la capacité de levage et stabiliser la performance à basse vitesse.

Outils électriques & équipements d'automatisation
Applicable aux perceuses portatives, tournevis électriques et entraînements de convoyeurs ou d'automatisation. Certaines variantes fournissent jusqu'à ~85 W et des valeurs de couple de blocage adaptées aux cycles de service intensifs ; vérifier les limites thermiques et le cycle de service par modèle.

Spécifications techniques RS-4266DT
Source des données : fiche technique KWC RS-4266DT.
RS-42663DT-5080 | 12,0V–18,0V | Nomin. 12,0V | Sans charge 5 000 tr/min | Vitesse @ rendement max 4 279 tr/min | Sortie 26,4 W | Couple de blocage 4167 g·cm
RS-42663DT-31150 | 12,0V–36,0V | Nomin. 24,0V | Sans charge 5 300 tr/min | Vitesse @ rendement max 4 446 tr/min | Sortie 19,5 W | Couple de blocage 2650 g·cm
RS-42665DT-8014 | 6,0V–18,0V | Nomin. 12,0V | Sans charge 13 500 tr/min | Vitesse @ rendement max 11 832 tr/min | Sortie 85,3 W | Couple de blocage 5684 g·cm
RS-42665DT-29100 | 24,0V–36,0V | Nomin. 24,0V | Sans charge 4 000 tr/min | Vitesse @ rendement max 3 305 tr/min | Sortie 16,5 W | Couple de blocage 2800 g·cm

Notes de personnalisation
OD : 42,2 mm ; longueur du boîtier : 66,0 mm ; diamètre d'arbre standard : 5,0 mm. Axes D‑cut, axes cannelés, longueurs d'arbre modifiées, composants EMC, connecteurs et options d'enroulement spécifiques à l'application sont disponibles sur demande.

Caractéristiques / résumé technique

• Modèle / série : RS-4266DT
• Diamètre représentatif : classe 42 mm
• Longueur de boîtier allongée : 66,0 mm
• Arbre standard : 5,0 mm (options : D‑cut, cannelé, personnalisé)
• Plage de tension typique : 6–36 V (selon modèle ; support commercial 12–36 V)
• Puissance crête/typique : jusqu'à ~85 W (dépend de la variante)
• Couple de blocage exemples : jusqu'à ~5,6 kg·cm (5684 g·cm pour variante listée)
• Applications : volets lourds, stores, actionneurs, outils, automatisation
• Personnalisation : enroulements, arbre, câbles/connecteurs, intégration réducteur, suppression EMC/EMI
