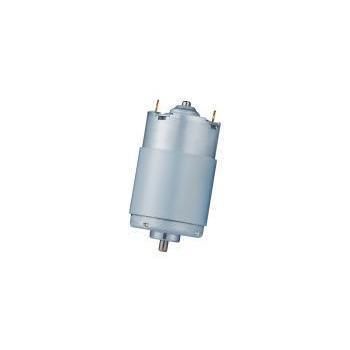

Moteur DC RS-4260DT series

à balais6 V12 V

Aperçu du produit
RS-4260DT est un moteur à courant continu à balais de la gamme 42 mm fabriqué par KWC Motor, conçu pour des applications demandant un fort couple dans un encombrement réduit. Usages typiques : moteurs de volets/rideaux motorisés, moteurs tubulaires, appareils de massage, distributeurs automatiques et équipements domotiques ou commerciaux. La plateforme prend en charge une large plage de tensions et des options OEM/ODM étendues pour la sortie d'arbre, l'intégration de réducteurs et les interfaces.

Points clés pour les acheteurs techniques

• Catégorie de produit : Moteurs DC à balais
• Famille / modèle : RS-4260DT
• Fabricant : KWC Motor
• Applications courantes : rideaux motorisés, moteurs tubulaires, pistolets de massage, distributeurs automatiques, appareils domotiques

Signaux de spécification

• Diamètre (plateforme) : 42 mm (OD ≈ 42,2 mm)
• Diamètre d'arbre : 5,0 mm (standard)
• Plage de tension (selon variante) : 6,0 V – 36,0 V
• Puissance de sortie (par variantes) : ≈ 33,3 W – ≈ 82,7 W

Applications cibles & solutions

• Domotique & rideaux motorisés : Adapté aux moteurs tubulaires et entraînements avec réduction, lorsque le couple élevé à basse vitesse est requis pour lever des rideaux lourds en douceur.
• Appareils de soin & équipements commerciaux : Convient aux pistolets de massage, masseurs cervicaux et mécanismes de distribution ; les variantes ~80 W fournissent la force d'impact/poussée nécessaire pour un fonctionnement fiable.

Personnalisation et notes d'approvisionnement

• Personnalisation OEM/ODM disponible : tension de fonctionnement, vitesse, couple, type/longueur d'arbre, câbles pré-soudés, connecteurs, intégration de réducteur, interface de commande, objectifs bruit/EMC.
• Exemples d'options d'arbre : arbre rainuré, arbre D-cut (plat); ventilateur interne optionnel.
• Le prix et les délais sont confirmés après validation de l'application, des spécifications, des quantités et des exigences de personnalisation.

Tableau technique (extrait de la fiche)
Model | Operating Voltage (Range) | Nominal Voltage | No-load Speed | Speed @ Max. Efficiency | Output Power | Stall Torque
RS-42603DT-5648 | 6.0V – 18.0V | 12.0V | 10,300 rpm | 8,580 rpm | 77.5 W | 5280 g·cm
RS-42603DT-31150 | 18.0V – 36.0V | 24.0V | 6,500 rpm | 5,423 rpm | 33.3 W | 3611 g·cm
RS-42605DT-7018 | 9.0V – 14.4V | 12.0V | 13,200 rpm | 11,354 rpm | 82.7 W | 5077 g·cm
RS-42605DT-4046 | 12.0V – 30.0V | 24.0V | 10,400 rpm | 8,953 rpm | 53.2 W | 4160 g·cm

Notes techniques supplémentaires

• OD de la plateforme ≈ 42,2 mm ; longueur de boîtier typique ≈ 59,0 mm (selon variante).
• Diamètre d'arbre standard 5,0 mm ; options de personnalisation d'arbre et ventilateur de refroidissement disponibles sur demande.
• Conçu pour de meilleures performances au démarrage basse vitesse et une capacité de charge radiale supérieure par rapport aux moteurs 36 mm.
• Conformité : matériaux conformes RoHS / REACH selon déclaration fabricant.

Caractéristiques / Spécifications techniques

• Série : RS-4260DT
• Type : moteur DC à balais, diamètre de plateforme 42 mm
• Plages de tension prises en charge : variantes couvrant ~6,0–36,0 V
• Tensions nominales typiques : 12,0 V ou 24,0 V selon modèle
• Gamme de puissance : env. 33,3 W à 82,7 W selon modèle
• Couple de blocage (exemples) : jusqu'à ≈ 5280 g·cm selon variante
• Vitesses à vide et à efficience max indiquées par variante (voir tableau technique)
• Arbre : standard 5,0 mm ; options : profil rainé ou D-cut
• Longueur de boîtier typique : ≈ 59,0 mm (variable)
• Applications cibles : rideaux motorisés, moteurs tubulaires, appareils domotiques, pistolets de massage, mécanismes de distribution
