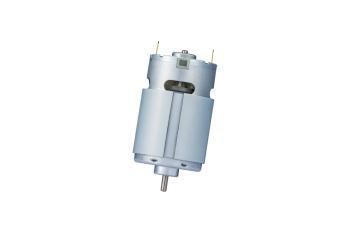

Moteur DC RS-3657ST

à balais12 V36 V

Aperçu du produit RS-3657ST
Le RS-3657ST est un moteur CC à balais de 36 mm à corps allongé (forme 555/560, longueur corps 57,0 mm) fabriqué par KWC Motor. Les variantes couvrent des tensions typiques de 12V à 24V (possibilités 3,0V à 36,0V selon modèle), délivrent jusqu'à environ 85 W selon la variante et offrent un couple de démarrage élevé (>3,7 kg·cm sur variantes haute-couple). Applications types : actionneurs de frein de stationnement électronique (EPB), hayons électriques, outils portatifs et aspirateurs haute puissance.

Points clés pour les acheteurs techniques

• Catégorie produit : Moteurs CC à balais
• Dénomination : RS-3657ST (Ø36 mm, longueur corps 57,0 mm)
• Fabricant : KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Plage de tension typique : 3,0V–36,0V suivant variante ; séries courantes : 12–24V
• Usages courants : EPB automobile, hayons électriques, perceuses sans fil, aspirateurs haute puissance

Paramètres de spécification

• Diamètre : 36 mm
• Longueur corps : 57,0 mm (format 555/560 allongé)
• Tension : 12–24V typique (variantes 3–36V)
• Puissance : jusqu'à ~85 W (selon modèle)
• Couple de blocage : exemples >3,7 kg·cm (selon variante)

Personnalisation et notes d'approvisionnement
KWC Motor propose des services OEM/ODM : adaptation de tension, vitesse, profil de couple, géométrie d'arbre (standard Ø3,175 mm ; options : arbre D, arbre rainuré), câblage/connecteurs, intégration de réducteur, encodeur ou carte de commande, et composants d'atténuation EMC/EMI. Le chiffrage nécessite la confirmation de l'application, des spécifications électromécaniques, des quantités et des exigences d'emballage/certification.

Applications cibles et solutions
Frein de stationnement électronique (EPB) et hayons
Les variantes sont conçues pour fournir un fort couple de démarrage et une répétabilité adaptées aux actionneurs EPB et aux moteurs d'ouverture de hayon. Veiller à la dissipation thermique, au cycle de service et aux exigences EMC en environnement véhicule.

Outillage et appareils haute puissance
Grâce au rotor allongé et à la réserve de puissance, les RS-3657ST conviennent aux perceuses sans fil, aspirateurs haute performance et applications similaires nécessitant couple soutenu et dissipation thermique. Choisir l'enroulement et les palier appropriés selon durée de service et durée de vie attendues.

Exemples de spécifications techniques
Model | Operating Voltage (Range) | Nominal Voltage | No-load Speed | Speed @ Max. Efficiency | Output Power | Stall Torque
RS-365735T-7030 | 3.0V – 12.0V | 4.8V | 6 300 rpm | 5 490 rpm | 20,6 W | 2835 g·cm
RS-36573ST-6035 | 12.0V – 18.0V | 18.0V | 21 400 rpm | 18 854 rpm | 85,7 W | 3722 g·cm
RS-365755T-5016 | 6.0V – 12.0V | 12.0V | 18 000 rpm | 15 224 rpm | 58,2 W | 2432 g·cm
RS-365755T-2774 | 12.0V – 36.0V | 24.0V | 7 800 rpm | 6 758 rpm | 20,9 W | 2252 g·cm

Remarques
Arbre standard Ø3,175 mm ; longueur corps 57,0 mm. Arbre en D, arbre rainuré et composants EMC (varistance/capaciteur) disponibles sur demande. Possibilités d'optimisation haute tension et haut couple pour variantes spécifiques.

Caractéristiques / Spécifications techniques (récapitulatif)

• Famille : RS-3657ST (Ø36 mm, corps allongé 57 mm)
• Plages de tension : selon modèle, séries courantes 12–24V
• Puissance : jusqu'à ~85 W selon variante
• Vitesses / couples : dépendant du modèle ; exemples ci‑dessus
• Arbre : Ø3,175 mm standard ; options D‑shaft, rainuré
• Personnalisation : réglages tension/vitesse/couple, design arbre/connecteur, intégration réducteur/encodeur, mesures EMC
• Contrôle qualité : tests 100% blocage et vérification courbe de charge ; matériaux conformes ROHS/REACH
