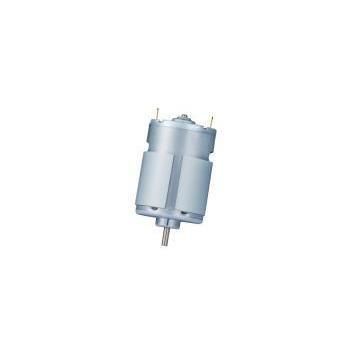

Moteur DC RS-3650ST series

à balais36 V3 V

Aperçu du produit
La série RS-3650ST est un moteur DC à balais de classe 36 mm (standard 540/550) avec une longueur de corps de 50 mm et un bobinage ST optimisé pour un rendement en couple élevé. La gamme couvre une tension large (3 V–36 V), des variantes peuvent fournir jusqu'à ~37 W et des couples de blocage proches de 2,3 kg·cm. Usages typiques : actionneurs automobiles, commande de papillon électronique et appareils électroménagers haute puissance.

Points clés pour les acheteurs et ingénieurs

• Catégorie de produit : moteurs DC à balais
• Famille de moteur : série RS-3650ST (classe 36 mm)
• Brand / manufacturer: KWC Motor
• Applications typiques : actionneurs de siège automobile, ETC, aspirateurs puissants, modèles RC, pompes

Spécifications principales

• Diamètre : 36 mm
• Longueur du corps : 50 mm (standard)
• Plage de tension : 3 V – 36 V (selon variante)
• Puissance de sortie : jusqu'à 37,35 W (ex. RS-36505ST-6013)
• Couple de blocage : jusque ≈ 2,3 kg·cm (référence série)
• Diamètre d'arbre : 3,175 mm (standard)

Applications ciblées et solutions
La série RS-3650ST est conçue pour des environnements à forte charge et exigences de fiabilité, là où un couple élevé à basse vitesse et un encombrement réduit sont nécessaires. Intégrations recommandées :

• Composants électriques automobiles — réglage de siège, commande de papillon : variantes offrant fort couple de démarrage et options EMC dédiées pour l'automobile.
• Modèles RC et appareils haute puissance — modèles RC de compétition, aspirateurs puissants, pompes : certaines variantes atteignent 31 500 rpm et ≈37 W.

Tableau de performances des modèles sélectionnés
Modèle | Plage de tension | Tension nominale | Vitesse à vide | Vitesse @ rendement max. | Puissance | Couple de blocage
RS-36503ST-7517 | 3.0 V – 7.2 V | 6.0 V | 21 900 rpm | 18 250 rpm | 23.82 W | 1460 g·cm
RS-36503ST-5042 | 6.0 V – 12.0 V | 12.0 V | 18 000 rpm | 15 302 rpm | 30.49 W | 2076 g·cm
RS-36505ST-6013 | 6.0 V – 12.0 V | 12.0 V | 31 500 rpm | 26 420 rpm | 37.35 W | 2363 g·cm
RS-36505ST-2585 | 12.0 V – 36.0 V | 24.0 V | 9 400 rpm | 8 040 rpm | 22.25 W | 1567 g·cm

Remarques sur la personnalisation
Diamètre d'arbre standard 3,175 mm, longueur corps 50 mm. Options : arbre D, double sortie, câbles pré-soudés, condensateurs/varistances pour EMC, connecteurs, intégation de réducteur, variantes d'enroulement pour faible vitesse/haut couple ou large plage de tension. Prix et délais selon spécification, quantité et options demandées.

Qualité, fabrication et approvisionnement
Respect des dimensions 540/550 pour interchangeabilité. Production sur lignes automatisées avec contrôles 100% bruit et courant. Matériaux et procédés conformes RoHS / REACH selon application.

Caractéristiques / spécifications techniques

• Famille de modèles : RS-3650ST
• Classe diamètre : 36 mm
• Longueur de corps : 50 mm (standard)
• Plage tension : 3 V – 36 V
• Puissance représentative : jusqu'à ≈37,35 W
• Vitesse à vide exemplaire : jusqu'à 31 500 rpm
• Couple de blocage exemplaire : jusqu'à ≈2363 g·cm (≈2,3 kg·cm)
• Diamètre d'arbre : 3,175 mm
• Bobinage : ST pour couple élevé ; bobinages sur demande
• Personnalisation : OEM/ODM pour tension, vitesse, couple, axe, câblage, réducteur, EMC
