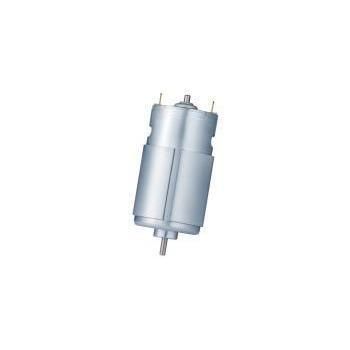

Moteur DC RS-3657CS series

à balais100 V...240 V

RS-3657CS - Aperçu produit
Le RS-3657CS est un moteur à courant continu à balais de la classe 36 mm, longueur de corps 57 mm. Série HVDC prévue pour alimentation redressée directe 100V–240V DC, fréquemment utilisée dans les sèche-cheveux professionnels, machines à coudre domestiques, mixeurs à main et appareils similaires. Performances typiques jusqu'à 18 200 tr/min et jusqu'à 34 W suivant la variante.

Points clés pour acheteurs techniques

• Catégorie de produit : Moteurs DC à balais
• Famille moteur : Moteur DC à balais
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : sèche-cheveux professionnels, machines à coudre domestiques, mixeurs portables, aspirateurs

Paramètres de spécification

• Diamètre : 36 mm
• Longueur de corps : 57 mm
• Tension : 100V–240V (HVDC, selon variante)
• Vitesse : jusqu'à 18 200 tr/min (selon modèle)
• Puissance : jusqu'à 34 W (selon modèle)

Personnalisation et notes d'approvisionnement
KWC Motor propose des options OEM/ODM pour les bobinages (tension), la vitesse, le couple, la géométrie d'arbre, les câbles/connecteurs, l'intégration de réducteurs et les objectifs EMC/bris de bruit. Diamètre d'arbre 3,175 mm, longueur de corps 57,0 mm. Les paramètres de bobinage peuvent être adaptés aux réseaux locaux (110V/220V/230V). Le devis nécessite la confirmation de l'application, des spécifications, des quantités et des options de personnalisation.

Applications centrales & solutions

• Sèche-cheveux professionnels & outils chauffants : Le modèle RS-3657CS-10180 atteint jusqu'à 18 200 tr/min et ~30 W ; la longueur de corps prolongée améliore la régularité du couple et réduit les vibrations de poignée.
• Nautique N/A / Machines à coudre & électroménager : Les variantes HVDC offrent un couple de démarrage élevé ; le rotor de 57 mm permet de supporter des charges plus importantes (tissus épais, ingrédients visqueux).

Spécifications techniques (résumé fiche technique)
Source : fiche technique KWC RS-3657CS. Série HVDC, adapter la sélection en tenant compte des distances de fuite et de la classe d'isolation.

Tableau des modèles
Modèle | Plage de tension | Tension nominale | Vitesse à vide | Vitesse au rendement maxi | Puissance | Couple de blocage
RS-3657CS-1583 | 100V – 120V | 100V | 14 500 tr/min | 11 730 tr/min | 21,08 W | 1 125 g·cm
RS-36570S-13100 | 100V – 120V | 120V | 16 200 tr/min | 13 590 tr/min | 24,02 W | 1 519 g·cm
RS-3657CS-06450 | 220V – 240V | 220V | 5 830 tr/min | 4 985 tr/min | 8,6 W | 1 156 g·cm
RS-3657CS-10180 | 100V – 230V | 230V | 18 200 tr/min | 15 640 tr/min | 18,43 W | 1 335 g·cm

Remarques
La série nécessite un pont redresseur pour une alimentation AC convertie en DC. Les variantes HV utilisent des balais en carbone dont la durée de vie approximative est de 200–500 heures selon charge et cycle de service. Vérifier conditions thermiques et profil de charge pour l'application prévue.

caractéristiques / spécifications techniques

• Modèle : RS-3657CS
• Diamètre : 36 mm
• Longueur de corps : 57 mm
• Plage de tension : 100V–240V (HVDC, selon variante)
• Vitesse à vide : jusqu'à 18 200 tr/min
• Puissance : jusqu'à 34 W
• Couple de blocage : ~1 125–1 519 g·cm selon modèle
• Diamètre d'arbre : 3,175 mm
• Applications typiques : sèche-cheveux professionnels, machines à coudre domestiques, mixeurs portables, aspirateurs
• Personnalisation : bobinage, arbre, connecteurs, intégration de réducteur, objectifs EMC/ bruit
