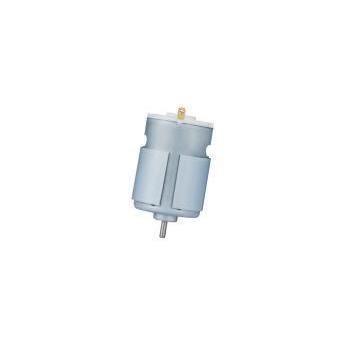

Moteur DC RS-3650CS series

à balais100 V...240 Vpour sèche-cheveux

Présentation du produit
RS-3650CS est un moteur CC à balais de classe 36 mm (version HVDC) conçu pour de petits appareils ménagers et de soin personnel. Associé à une pont de redressement, il accepte une alimentation DC issue du secteur 100–240V, permettant des conceptions DC haute tension compactes. La série atteint jusqu'à 18 000 tr/min et 34 W de sortie, offrant un fort couple de démarrage dans un encombrement réduit (≈ Ø36 mm × 50 mm).

Points clés pour les acheteurs techniques

• Catégorie produit : Moteurs CC à balais
• Famille : Moteur CC à balais HVDC, classe 36 mm
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : Sèche-cheveux, machines à coudre domestiques, aspirateurs portables, mixeurs portables, autres petits appareils ménagers

Signaux de spécification

• Diamètre : Ø36 mm
• Tension : 100V–240V (personnalisable en 100V–120V / 100V–220V / 100V–240V)
• Vitesse : Jusqu'à 18 000 tr/min (selon modèle)
• Puissance de sortie : Jusqu'à 34 W (selon modèle)

Personnalisation et approvisionnement
KWC Motor prend en charge l'OEM/ODM pour les paramètres électriques et mécaniques. Prix et délais après confirmation des spécifications, quantités et options de personnalisation.

• Adaptation tension, vitesse et couple selon standards locaux (110V / 120V / 220V / 230V).
• Options d'axe : axe rainuré, diamètres sur mesure, ensembles pignonés intégrés.
• Options câbles/connecteurs, intégration de réducteur et personnalisation de l'interface de commande disponibles.
• Mesures EMC/parasitage : extincteurs d'étincelles, condensateurs et autres solutions disponibles pour répondre aux cibles de compatibilité électromagnétique et sécurité.
• Note mécanique : diamètre d'axe typique 3,175 mm ; longueur nominale ≈ 50 mm ; paramètres d'enroulement ajustables selon tension secteur.

Applications principales & solutions
Sèche-cheveux & soins personnels
Conçu pour les sèche-cheveux domestiques et les brosses chauffantes. Exemple : RS-3650CS-12120 peut atteindre 18 000 tr/min et 34 W, fournissant un fort débit d'air dans des conceptions HV avec redressement adapté.

Machines à coudre & appareils de cuisine
Utilisé dans les machines à coudre domestiques, mixers portables et aspirateurs. Les variantes haute tension offrent un fort couple au démarrage et une réponse dynamique rapide pour les appareils nécessitant une puissance instantanée.

Spécifications techniques (résumé du datasheet)
Modèle | Plage de tension | Tension nominale | Vitesse à vide | Vitesse au rendement max | Puissance de sortie | Couple de blocage
RS-3650CS-09220 | 100V – 120V | 110V | 8 200 tr/min | 6 460 tr/min | 6,63 W | 471 g·cm
RS-3650CS-12120 | 100V – 120V | 120V | 18 000 tr/min | 15 270 tr/min | 34,20 W | 1 440 g·cm
RS-3650CS-08250 | 100V – 220V | 220V | 15 000 tr/min | 12 800 tr/min | 24,00 W | 1 250 g·cm
RS-3650CS-06450 | 100V – 240V | 230V | 8 500 tr/min | 6 700 tr/min | 9,30 W | 638 g·cm

Caractéristiques / spécifications techniques

• Modèle / série : RS-3650CS
• Diamètre : ≈ 36 mm
• Longueur typique : ≈ 50 mm
• Plage de tension : 100V–240V (selon modèle)
• Tensions nominales disponibles : 110V, 120V, 220V, 230V
• Vitesses à vide (exemples) : 8 200 à 18 000 tr/min
• Vitesses au rendement max (exemples) : 6 460 à 15 270 tr/min
• Puissances (exemples) : 6,63 W à 34,20 W
• Couples de blocage (exemples) : 471 à 1 440 g·cm
• Diamètre d'axe (typique) : 3,175 mm (personnalisable)
• Classification : Moteur CC haute tension (HVDC) à utiliser avec pont de redressement
• Applications typiques : sèche-cheveux, brosses chauffantes, machines à coudre, aspirateurs portables, mixers portables
• Options de personnalisation : adaptation d'enroulement, réglage vitesse/couple, modifications d'axe, connecteurs, boîtes de vitesses, suppression de bruit/EMC
• Sécurité & qualité : tests d'isolement haute tension (Hi-Pot) à 100 % ; conformité RoHS / REACH
• Durée de vie estimée des balais (typique) : ≈ 200–500 heures selon charge et cycle d'utilisation
