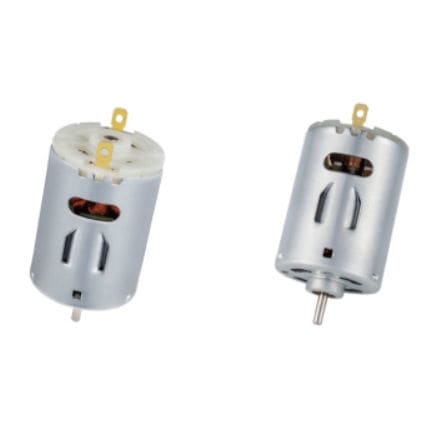

Moteur DC RS-3650SS series

à balais48 V2.4 V

Présentation du produit
Le RS-3650SS est un moteur DC à balais de 36 mm de diamètre avec une longueur de corps de 50 mm (format 540/550), fabriqué par KWC Motor, Dongguan KWC Machinery Co., Ltd. Il couvre une large plage de tensions et s'utilise couramment dans les aspirateurs portables, pompes d'air/eau et modèles RC. Les variantes vont du couple élevé basse vitesse aux versions haute vitesse jusqu'à ~29 500 tr/min et environ 52 W de puissance.

Points clés pour les acheteurs techniques

• Catégorie de produit : moteurs DC à balais
• Famille moteur : moteur DC à balais
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : aspirateurs portables, pompes air/eau, gonfleurs portables, modèles RC

Indicateurs de spécification

• Diamètre : 36 mm
• Longueur du corps : 50 mm (standard pour les variantes RS-3650SS)
• Tension : 2,4 V–48 V (dépend du modèle ; large plage, personnalisation possible)
• Vitesse : jusqu'à ~30 000 tr/min selon modèle et tension
• Puissance : jusqu'à ~52 W

Personnalisation et approvisionnement
KWC Motor propose des services OEM/ODM pour adapter la tension, la vitesse, le couple, la géométrie d'arbre, les câbles/connecteurs, l'intégration de réducteurs, les exigences de commande et les objectifs EMC/bruit. Le prix et les délais sont confirmés après validation de l'application, des spécifications, de la quantité et des options de personnalisation. Bobinages et réglages de performance disponibles sur la large plage de tension.

Applications cibles & solutions

• Général : pompes, vannes et applications grand public ou RC nécessitant un format moteur 36 mm
• Modèles RC : adapté aux voitures RC, bateaux RC et propulseurs sous-marins ; ex. RS-36503SS-6032 atteint ~29 500 tr/min avec >50 W
• Pompes air/eau & aspirateurs : utilisé dans les gonfleurs portables, pompes à membrane et aspirateurs portatifs ; la longueur de stator 50 mm permet un couple supérieur pour maintenir la vitesse sous charge

Spécifications techniques RS-3650SS (extrait fiche technique)
Modèle | Plage de tension | Tension nominale | Vitesse à vide | Vitesse @ rendement max | Puissance de sortie | Couple de blocage
RS-36503SS-7515 | 2,4 V–4,8 V | 3,6 V | 21 500 tr/min | 16 644 tr/min | 23,7 W | 614 g·cm
RS-36503SS-6032 | 6,0 V–12,0 V | 12,0 V | 29 500 tr/min | 24 016 tr/min | 52,1 W | 1 138 g·cm
RS-36505SS-2780 | 12,0 V–24,0 V | 12,0 V | 5 000 tr/min | 4 120 tr/min | 7,27 W | 977 g·cm
RS-36505SS-19150 | 12,0 V–48,0 V | 24,0 V | 5 600 tr/min | 4 500 tr/min | 9,20 W | 815 g·cm

*Notes de personnalisation : diamètre d'arbre standard 3,175 mm ; options D-shaft, double arbre et composants de suppression EMC/EMI disponibles sur demande.*

Caractéristiques / spécifications techniques

• Série / Modèle : RS-3650SS
• Diamètre extérieur : 36 mm
• Longueur stator / corps : 50 mm (standard)
• Plage de tension : 2,4 V–48 V (selon modèle)
• Vitesses à vide typiques : ~5 000 tr/min à ~29 500 tr/min
• Puissance de sortie maximale : jusqu'à ~52,1 W
• Exemples de couple de blocage : 614 g·cm, 1 138 g·cm, 977 g·cm, 815 g·cm
• Diamètre d'arbre : 3,175 mm (standard ; options D-shaft et double arbre disponibles)
• Applications typiques : aspirateurs portatifs, pompes air/eau, gonfleurs portables, pompes à membrane, voitures/ bateaux RC, propulseurs sous-marins
• Conformité / qualité : matériaux conformes ROHS / REACH ; contrôle 100 % avec essais bruit et courant
