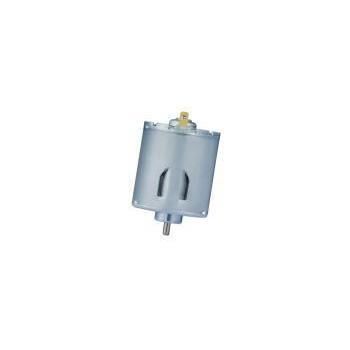

Moteur DC RS-3640ST series

à courant continuà balais6 V

Présentation du produit

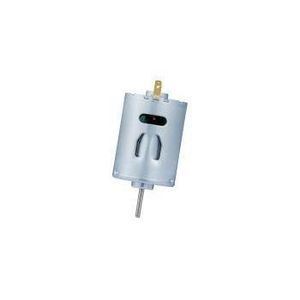

Le RS-3640ST est un moteur DC à balais de 36 mm de diamètre et 40 mm de longueur de corps, fabriqué par KWC Motor. Il couvre une large plage de tension (configurations typiques 6V–36V) et propose un couple de démarrage pouvant atteindre environ 700 g·cm, adapté aux applications nécessitant un encombrement réduit et un couple élevé à basse vitesse.

Points clés pour les acheteurs techniques

• Catégorie de produit : Moteurs DC à balais
• Famille de moteur : Moteur DC à balais
• Marque / fabricant : KWC Motor
• Applications typiques : mécanismes de distribution pour distributeurs automatiques, pompes à membrane, petits outils électriques

Principales spécifications

• Diamètre : 36 mm
• Longueur du corps : 40 mm
• Plage de tension de fonctionnement : 6V – 36V (selon variante)

Applications cibles & solutions
Le RS-3640ST, de la classe 36 mm, fournit un couple supérieur et un comportement plus régulier à basse vitesse par rapport aux séries 28 mm. Sa longueur compacte de 40 mm est adaptée aux espaces axiaux restreints tout en offrant un couple exploitable pour des fonctions de distribution, de pompage et de petits entraînements.

Distributeurs automatiques & équipements commerciaux
Conçu pour les entraînements de canal/spirale et les petits appareils commerciaux (par ex. machines à café). Associé à un réducteur, le RS-3640ST délivre un couple élevé à basse vitesse, garantissant une distribution précise et des intervalles de maintenance allongés.

Pompes à air & outils électriques
Adapté aux pompes à membrane et aux petites pompes de précision, aux compresseurs industriels/ médicaux compacts et aux outils portatifs. La large plage de tension et la puissance variant selon la variante (environ 3,9–7,2 W) permettent des usages continus ou intermittents selon les contraintes thermiques et le cycle de service.

Spécifications techniques (exemples)
Modèle | Plage de tension | Tension nominale | Vitesse à vide | Vitesse au rendement max. | Puissance | Couple de démarrage
RS-36403ST-151805 | 6.0V – 36.0V | 24.0V | 5 700 rpm | 4 613 rpm | 5,59 W | 688 g·cm
RS-36403ST-2480 | 6.0V – 36.0V | 12.0V | 6 450 rpm | 5 131 rpm | 7,15 W | 727 g·cm
RS-36403ST-15245 | 12.0V – 36.0V | 24.0V | 4 000 rpm | 3 305 rpm | 3,93 W | 666 g·cm
RS-36403ST-22125 | 6.0V – 24.0V | 12.0V | 4 000 rpm | 3 226 rpm | 4,20 W | 704 g·cm

Personnalisation
Diamètre d'arbre standard 3,175 mm (1/8"), longueur de corps 40 mm. Les enroulements, le matériau des balais, la longueur et la géométrie de l'arbre, les composants d'atténuation EMC/EMI, les options de connectique et l'intégration de réducteurs peuvent être adaptés. Les spécifications finales et les prix dépendent de l'application confirmée, des quantités et des options choisies.

FAQ Achat (sélection)

• Q : Est-ce un moteur 540 ?
  A : Pas exactement. Le RS-3640ST a un diamètre de 36 mm (comparable à la classe 540) mais une longueur de corps plus courte (40 mm vs ~50 mm pour un 540 typique), ce qui le rend préférable pour les conceptions à encombrement réduit tout en conservant de bonnes caractéristiques de couple.
• Q : Convient-il pour des distributeurs 24 V ?
  A : Oui. La variante RS-36403ST-15245 est prévue pour des systèmes 24 V et, associée à un réducteur adapté, fournit la vitesse et le couple adéquats pour la distribution.

Caractéristiques / synthèse technique

• Modèle : RS-3640ST (variantes disponibles)
• Diamètre : 36 mm
• Longueur du corps : 40 mm
• Plage de tension : 6.0V – 36.0V (selon variante)
• Couple de démarrage typique : jusqu'à ~700 g·cm (variable selon variante)
• Puissance typique : ~3,93 W – 7,15 W (selon variante)
• Vitesse à vide (exemples) : 4 000 – 6 450 rpm
• Diamètre d'arbre (standard) : 3,175 mm (1/8")
• Personnalisable : enroulements, arbre, matériau de balais, composants EMC, intégration d'engrenage, connecteurs
