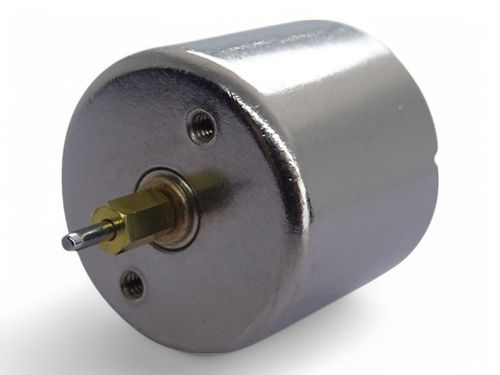

Moteur DC A17B-41

18 Vsans noyaupour applications médicales

Aperçu La série A17B de moteurs sans noyau (diamètre extérieur φ17,4 mm) de C.I. TAKIRON. La série comprend plusieurs sous-modèles (exemple : A17B-43) utilisés dans de petits dispositifs électriques tels que des ventilateurs pour masques motorisés. Les spécifications de chaque modèle (vitesse de rotation, couple, courant, tension, résistance terminale, efficacité, rendement) sont fournies pour chaque modèle. Les pages de produits comprennent une galerie d'images et une vidéo de produits pour les modèles représentatifs. Série de produits - Modèles et caractéristiques principales (tableau) Modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension appliquée [V] | Résistance aux bornes [Ω] | Vitesse de rotation [r/m] | Courant à vide [mA] | Courant de démarrage [mA] | Couple [mN･m] | Rendement [%] | Puissance [W] A17B-43 | 17.4 | 15.8 | 3.7 | 1.50 | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22 A17B-42 | 17.4 | 15.8 | 4.8 | 1.70 | 22,100 | 40 | 2,824 | 5.69 | 77.6 | 3.29 A17B-33 | 17.4 | 15.8 | 4.5 | 1.73 | 18,000 | 40 | 2,601 | 6.02 | 76.7 | 2.84 A17B-28 | 17.4 | 15.8 | 4.8 | 3.69 | 14,000 | 20 | 1,300 | 4.13 | 76.7 | 1.51 A17B-19 | 17,4 | 15,8 | 4,5 | 6,4 | 10 300 | 20 | 703 | 2,77 | 69,1 | 0,75 A17B-18 | 17,4 | 15,8 | 4,5 | 4,7 | 12 100 | 20 | 957 | 3,26 | 73,2 | 1,03 A17B-44 | 17,4 | 18,4 | 12,0 | 7,8 | 17 900 | 15 | 1 535 | 9,63 | 81,2 | 4,52 A17B-41 | 17.4 | 18.4 | 18.0 | 13.4 | 22,300 | 16 | 1,340 | 10.1 | 79.3 | 5.89 A17B-40 | 17.4 | 18.4 | 12.0 | 5.19 | 22,000 | 25 | 2,310 | 11.77 | 80.3 | 6.78 A17B-39 | 17.4 | 18.4 | 7.4 | 2.90 | 18,100 | 20 | 2,550 | 9.8 | 83.1 | 4.65 A17B-37 | 17.4 | 18.4 | 5.5 | 2.09 | 17 850 | 25 | 2 630 | 7.59 | 81.5 | 3.55 A17B-35 | 17.4 | 18.4 | 12.0 | 7.00 | 20 200 | 15 | 1 715 | 9.56 | 82.2 | 5.06 A17B-34 | 17.4 | 18.4 | 9.0 | 4.39 | 19 100 | 20 | 2 050 | 9.05 | 81.2 | 4.52 A17B-30 | 17.4 | 18.4 | 4.5 | 1.45 | 14,500 | 20 | 3,100 | 9.07 | 84.6 | 3.44 A17B-29 | 17.4 | 18.4 | 7.4 | 2.35 | 22,000 | 30 | 3,150 | 9.93 | 81.4 | 5.72 A17B-27 | 17.4 | 18.4 | 4.8 | 1.90 | 17 500 | 25 | 2 535 | 6.51 | 81.1 | 2.98 A17B-26 | 17.4 | 18.4 | 4.8 | 2.28 | 15,000 | 25 | 2,110 | 6.30 | 79.4 | 2.47 A17B-25 | 17.4 | 18.4 | 4.5 | 1.26 | 16 350 | 30 | 3 570 | 9.23 | 82.5 | 3.95 A17B-24 | 17.4 | 18.4 | 4.5 | 1.26 | 15 400 | 27 | 3 571 | 9.82 | 83.4 | 3.96 A17B-23 | 17.4 | 18.4 | 4.5 | 1.28 | 18 400 | 35 | 3 516 | 8.05 | 81.0 | 3.88 A17B-22 | 17.4 | 18.4 | 6.0 | 2.15 | 19 000 | 25 | 2 791 | 8.27 | 82.0 | 4.11 A17B-21 | 17.4 | 18.4 | 4.5 | 1.43 | 16 500 | 26 | 3 147 | 8.06 | 82.6 | 3.48 A17B-20 | 17.4 | 18.4 | 4.5 | 3.4 | 10 600 | 16 | 1 324 | 5.24 | 79.2 | 1.45 A17B-17 | 17.4 | 18.4 | 4.5 | .30 | 13,800 | 21 | 1,500 | 4.54 | 77.7 | 1.64 A17B-16 | 17.4 | 18.4 | 4.5 | 2.0 | 15,100 | 25 | 2,250 | 6.26 | 80.0 | 2.48 A17B-11 | 17.4 | 18.4 | 4.5 | 2.8 | 12,000 | 25 | 1,607 | 5.58 | 76.6 | 1.75 A17B-08 | 17.4 | 18.4 | 4.5 | 2.1 | 12 700 | 24 | 2 143 | 7.09 | 80.0 | 2.36 A17B-07 | 17.4 | 18.4 | 4.5 | 2.5 | 14 000 | 25 | 1 800 | 5.37 | 77.8 | 1.97 Articles personnalisables

• Goupille de plomb
• Fil de plomb
• Borne de mise à la terre

Notes Les valeurs des spécifications (vitesse de rotation, courant, couple, rendement, sortie, résistance des bornes, tension appliquée, dimensions) varient selon le sous-modèle. Se référer au tableau spécifique au modèle ci-dessus pour les données numériques par modèle. caractéristiques / spécifications techniques

• Nom de la série : série A17B
• Fabricant : C.I. TAKIRON Corporation.
• Diamètre extérieur typique : 17,4 mm (φ17,4 mm)
• Longueur des modèles : typiquement 15,8 mm à 18,4 mm selon le modèle
• Tensions appliquées : vont de ~3,7 V à 18,0 V selon les modèles
• Résistance aux bornes : varie selon le modèle (exemples : 1,50 Ω à 13,4 Ω illustrés)
• Vitesses de rotation : les modèles vont d'env. 6 000 à 22 300 r/m selon le modèle et la tension
• Torque : modèles de ~2,77 à ~11,77 mN-m (selon les données indiquées)
• Efficacité et rendement : dépendent du modèle (exemples donnés dans le tableau des modèles)
• Options personnalisables disponibles : broche de plomb, fil de plomb, borne de mise à la terre
• Médias : les pages des modèles comprennent des images du produit, une galerie de vignettes et une ou plusieurs vidéos spécifiques au modèle
