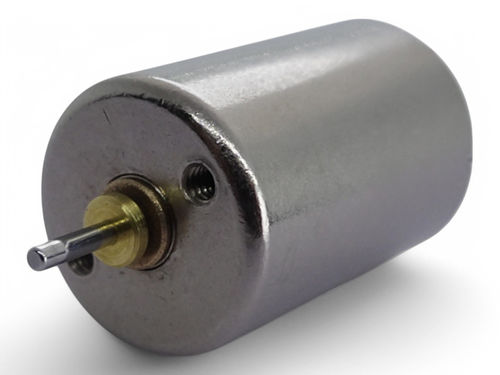

Moteur DC A12B-35

3 Vsans noyau

Vue d'ensemble La série A12B de moteurs sans noyau (diamètre extérieur φ12 mm) propose plusieurs sous-modèles avec différentes longueurs, tensions nominales/appliquées, résistances terminales et caractéristiques de performance. Les tableaux de spécifications de la série indiquent, pour chaque sous-modèle : la vitesse de rotation (à vide), les courants (à vide et au démarrage), le couple au démarrage, le rendement et la puissance. La page comprend des sections détaillées sur les produits (images des produits, galerie et vignettes vidéo) et des tableaux techniques par modèle. Modèles disponibles et caractéristiques principales (tableau) Colonnes : Nom du modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension appliquée [V] | Résistance aux bornes [Ω] | Vitesse de rotation à vide [r/m] | Courant à vide [mA] | Courant de démarrage [mA] | Couple de démarrage [mN･m] | Rendement [%] | Puissance [W] A12B-24 | 12 | 15,5 | 4,5 | 4,1 | 23 800 | 45 | 1 100 | 1,83 | 63,6 | 1,14 A12B-37 | 12 | 18,1 | 9,0 | 65,2 | 8 860 | 5 | 138 | 1,24 | 65,6 | 0,29 A12B-36 | 12 | 18.1 | 12.0 | 122.4 | 10 240 | 4 | 98 | 1.01 | 63.7 | 0.27 A12B-35 | 12 | 18,1 | 3,0 | 24,0 | 5 100 | 8 | 125 | 0,62 | 55,8 | 0,08 A12B-33 | 12 | 18.1 | 3.0 | 40.0 | 3,600 | 5 | 75 | 0.52 | 55.0 | 0.05 A12B-32 | 12 | 18.1 | 4.5 | 2.4 | 19,250 | 35 | 1,870 | 4.02 | 74.5 | 2.03 A12B-27 | 12 | 18,1 | 3,0 | 10,3 | 7 750 | 12 | 291 | 0,99 | 63,5 | 0,20 Articles personnalisables (communs)

• Tête d'engrenage
• Goupille de plomb
• Fil de plomb
• Borne de mise à la terre

Caractéristiques / Spécifications techniques

• A12B-24 - Ø extérieur : 12 mm ; Longueur : 15,5 mm ; Tension appliquée : 4,5 V ; Résistance des bornes : 4.1 Ω ; Vitesse à vide : 23 800 r/m ; Courant à vide : 45 mA ; Courant de démarrage : 1 100 mA ; Couple de démarrage : 1,83 mN-m ; Rendement : 63,6% ; Puissance : 1.14 W.
• A12B-37 - Ø extérieur : 12 mm ; Longueur : 18,1 mm ; Tension appliquée : 9,0 V ; Résistance aux bornes : 65,2 Ω ; Vitesse à vide : 8 860 r/m ; Courant à vide : 5 mA ; Courant de démarrage : 138 mA ; Couple de démarrage : 1,24 mN-m ; Rendement : 65,6% ; Puissance : 0.29 W.
• A12B-36 - Ø extérieur : 12 mm ; Longueur : 18,1 mm ; Tension appliquée : 12,0 V ; Résistance aux bornes : 122,4 Ω ; Vitesse à vide : 10 240 r/m ; Courant à vide : 4 mA ; Courant de démarrage : 98 mA ; Couple de démarrage : 1,01 mN-m ; Rendement : 63,7% ; Puissance : 0.27 W.
• A12B-35 - Ø extérieur : 12 mm ; Longueur : 18,1 mm ; Tension appliquée : 3,0 V ; Résistance des bornes : 24,0 Ω ; Vitesse à vide : 5 100 r/m ; Courant à vide : 8 mA ; Courant de démarrage : 125 mA ; Couple de démarrage : 0.62 mN-m ; Rendement : 55,8% ; Sortie : 0.08 W.
• A12B-33 - Ø extérieur : 12 mm ; Longueur : 18,1 mm ; Tension appliquée : 3,0 V ; Résistance des bornes : 40.0 Ω ; Vitesse à vide : 3 600 r/m ; Courant à vide : 5 mA ; Courant de démarrage : 75 mA ; Couple de démarrage : 0.52 mN-m ; Rendement : 55,0% ; Sortie : 0.05 W.
• A12B-32 - Ø extérieur : 12 mm ; Longueur : 18,1 mm ; Tension appliquée : 4,5 V ; Résistance des bornes : 2,4 Ω ; Vitesse à vide : 19 250 r/m ; Courant à vide : 35 mA ; Courant de démarrage : 1 870 mA ; Couple de démarrage : 4.02 mN-m ; Rendement : 74,5% ; Puissance : 2.03 W.
• A12B-27 - Ø extérieur : 12 mm ; Longueur : 18,1 mm ; Tension appliquée : 3,0 V ; Résistance des bornes : 10,3 Ω ; Vitesse à vide : 7 750 r/m ; Courant à vide : 12 mA ; Courant de démarrage : 291 mA ; Couple de démarrage : 0.99 mN-m ; Rendement : 63,5% ; Sortie : 0.20 W.
