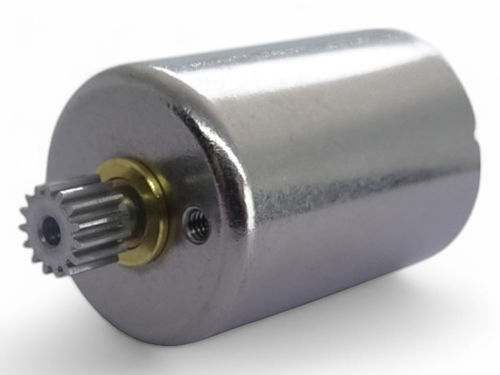

Moteur DC A16C-07

3 Vsans noyaumicro

Présentation du produit
Série de moteurs sans noyau A16C (diamètre extérieur φ16 mm). La famille A16C comprend plusieurs sous-modèles destinés aux applications micro et de précision, y compris les dispositifs de sécurité (ex. : A16C-06 utilisé dans des détecteurs de gaz). Les dessins d'ensemble, fichiers CAO et fiches techniques sont disponibles par modèle sur les pages produit du fabricant.

Série - modèles clés (données sélectionnées)
Modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension appliquée [V] | Résistance aux bornes [Ω] | Vitesse à vide [tr/min] | Courant à vide [mA] | Courant de démarrage [mA] | Couple max [mN·m] | Rendement [%] | Puissance [W]
A16C-17 | 16 | 23.7 | 6.0 | 2.53 | 12,400 | 18 | 2,372 | 10.8 | 83.3 | 3.5
A16C-18 | 16 | 23.7 | 12.0 | 12.2 | 11,500 | 15 | 984 | 9.5 | 76.8 | 2.86
A16C-16 | 16 | 23.7 | 12.0 | 7.0 | 18,450 | 30 | 1,714 | 10.3 | 75.3 | 4.97
A16C-15 | 16 | 23.7 | 6.0 | 25.2 | 3,220 | 5 | 238 | 4.06 | 73.1 | 0.34
A16C-11 | 16 | 23.7 | 3.0 | 5.35 | 4,600 | 10 | 561 | 3.37 | 75.1 | 0.41
A16C-09 | 16 | 23.7 | 6.0 | 6.25 | 7,300 | 15 | 960 | 7.3 | 76.6 | 1.4
A16C-07 | 16 | 23.7 | 3.0 | 3.4 | 5,500 | 10 | 882 | 4.49 | 79.8 | 0.65
A16C-06 | 16 | 23.7 | 6.0 | 9.1 | 6,200 | 5 | 659 | 6.0 | 83.3 | 0.97
A16C-04 | 16 | 23.7 | 6.0 | 10.7 | 6,200 | 5 | 561 | 5.09 | 82.0 | 0.83
A16C-01 | 16 | 23.7 | 6.0 | 12.0 | 7,100 | 8 | 500 | 3.91 | 76.3 | 0.73
A16C-10 | 16 | 23.7 | 24.0 | 11.30 | 20,600 | 45 | 2,124 | 22.64 | 73.0 | 12.21

Éléments personnalisables

• Réducteur (gear head)
• Broche de sortie (lead pin)
• Fils de connexion (lead wire)
• Bornier de masse (grounding terminal)

Caractéristiques / spécifications techniques

• Série : A16C (moteurs sans noyau, diamètre extérieur φ16 mm)
• Longueur typique du corps : 23,7 mm (variable selon le sous-modèle)
• Tension appliquée : dépend du modèle (ex. 3,0 V, 6,0 V, 12,0 V, 24,0 V)
• Résistance aux bornes : dépend du modèle (environ 2,53 Ω à 25,2 Ω dans la série)
• Vitesse à vide : dépend du modèle (ex. ≈ 3 220 à 20 600 tr/min)
• Courants à vide et de démarrage : dépendant du modèle (voir le tableau pour les valeurs par modèle)
• Couple max, rendement et puissance de sortie : dépendant du modèle (voir tableau ; puissances observées ≈ 0,34 W à 12,21 W)
• Applications typiques : dispositifs de petite précision et équipements de sécurité (ex. détecteurs de gaz), assemblages micro-moteurs
• Ressources disponibles : dessins d'ensemble, données CAO et fiches techniques par sous-modèle
