Moteur DC A12B-36
12 Vsans noyau

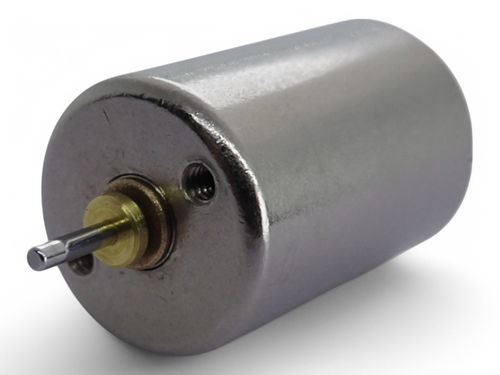

Moteur DC - A12B-36 - C.I. Takiron - 12 V / sans noyau
Moteur DC - A12B-36 - C.I. Takiron - 12 V / sans noyau
Moteur DC - A12B-36 - C.I. Takiron - 12 V / sans noyau - image - 2
Moteur DC - A12B-36 - C.I. Takiron - 12 V / sans noyau - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de C.I. Takiron

Caractéristiques

Type
DC
Voltage
12 V
Construction
sans noyau
Puissance

0,27 W
(0 hp)

Intensité

4 mA, 98 mA

Couple

0,00101 Nm
(0,000745 ft.lb)

Vitesse de rotation

10 240 rpm
(64 339,8175 rad.min-1)

Diamètre

12 mm
(0,47 in)

Description

Vue d'ensemble
  • Série A12B de C.I. TAKIRON Corporation : moteurs coreless (diamètre extérieur φ12 mm). La fiche série présente plusieurs sous-modèles A12B avec spécifications électriques et mécaniques détaillées ainsi que ressources téléchargeables (plans d'encombrement, données CAO) lorsque disponibles.
  • Les spécifications fournies par sous-modèle incluent diamètre extérieur, longueur, tension d'alimentation, résistance terminale, vitesse/courant à vide, courant/couple de démarrage, rendement et puissance.


Modèles et spécifications clés (colonnes : Modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension d'alimentation [V] | Résistance terminale [Ω] | Vitesse à vide [tr/min] | Courant à vide [mA] | Courant de démarrage [mA] | Couple de démarrage [mN·m] | Rendement [%] | Puissance [W])
  • A12B-24 | 12 | 15,5 | 4,5 | 4,1 | 23800 | 45 | 1100 | 1,83 | 63,6 | 1,14
  • A12B-37 | 12 | 18,1 | 9,0 | 65,2 | 8860 | 5 | 138 | 1,24 | 65,6 | 0,29
  • A12B-36 | 12 | 18,1 | 12,0 | 122,4 | 10240 | 4 | 98 | 1,01 | 63,7 | 0,27
  • A12B-35 | 12 | 18,1 | 3,0 | 24,0 | 5100 | 8 | 125 | 0,62 | 55,8 | 0,08
  • A12B-33 | 12 | 18,1 | 3,0 | 40,0 | 3600 | 5 | 75 | 0,52 | 55,0 | 0,05
  • A12B-32 | 12 | 18,1 | 4,5 | 2,4 | 19250 | 35 | 1870 | 4,02 | 74,5 | 2,03
  • A12B-27 | 12 | 18,1 | 3,0 | 10,3 | 7750 | 12 | 291 | 0,99 | 63,5 | 0,20


Éléments personnalisables
  • Réducteur
  • Broche de sortie
  • Fil de liaison
  • Borne de mise à la terre


Caractéristiques techniques / spécifications
  • Diamètre extérieur de la série : 12 mm (φ12)
  • Longueurs typiques : 15,5 mm à 18,1 mm selon le sous-modèle
  • Tension d'alimentation : dépend du modèle (exemples : 3,0 V, 4,5 V, 9,0 V, 12,0 V)
  • Résistance terminale : dépend du modèle (environ de 2,4 Ω à ~122,4 Ω)
  • Plage de vitesse à vide : environ 3600 à 23800 tr/min (selon modèle)
  • Plage de courant à vide : environ 4 à 45 mA
  • Courant et couple de démarrage : varient selon le modèle (exemples de courant de démarrage ~75 mA à >1870 mA ; couple de démarrage jusqu'à ~4,02 mN·m)
  • Rendement et puissance varient selon le modèle (exemples jusqu'à ~74,5 % et puissance jusqu'à ~2,03 W)
  • Ressources disponibles par sous-modèle : images produit en taille réelle et vidéos de démonstration ; certains modèles proposent plans d'encombrement et données CAO en téléchargement.
