Moteur 6 V A12C-13
12 V9 V3 V

Moteur 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V

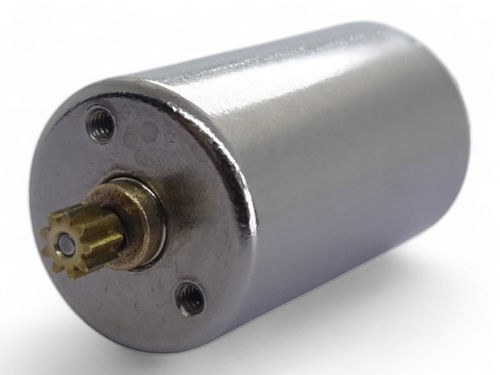

Moteur 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V
Moteur 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V - image - 2
Moteur 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V - image - 3
Moteur 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V - image - 4
Moteur 6 V - A12C-13 - C.I. Takiron - 12 V / 9 V / 3 V - image - 5
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de C.I. Takiron

Caractéristiques

Voltage
6 V, 9 V, 3 V, 5 V, 3.6 V, 8V, 7,4 V, 12 V, 3.7 V
Construction
sans noyau, de petite taille, miniature
Application
pour instruments dentaires, pour l'optique
Autres caractéristiques
de précision, à faible inertie
Puissance

2,96 W
(0 hp)

Intensité

50 mA, 2 069 mA

Couple

0,00588 Nm
(0,004337 ft.lb)

Vitesse de rotation

19 200 rpm
(120 637,1579 rad.min-1)

Diamètre

12,4 mm
(0,49 in)

Description

Aperçu du produit
La série A12C regroupe des moteurs sans noyau (diamètre extérieur φ12,4 mm) conçus pour des applications compactes et de précision. Plusieurs sous-modèles sont proposés pour répondre à des exigences électriques et mécaniques variées ; usages typiques : pièces à main dentaires, appareils photo reflex et caméras de surveillance. Cette fiche présente les spécifications des modèles et les options de personnalisation disponibles (réducteur, broche de sortie, câblage, borne de mise à la terre).

Tableau des spécifications modèles (colonnes : Modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension d'alimentation [V] | Résistance terminale [Ω] | Vitesse à vide [r/m] | Courant à vide [mA] | Courant de démarrage [mA] | Couple [mN･m] | Rendement [%] | Puissance [W])
Modèle | Diamètre extérieur | Longueur | Tension d'alimentation | Résistance terminale | Vitesse à vide | Courant à vide | Courant de démarrage | Couple | Rendement | Puissance
A12C-37 | 12.4 | 21.5 | 9.2 | 3.05 | 21,500 | 30 | 3,016 | 12.1 | 81 | 6.8
A12C-33 | 12.4 | 21.5 | 3.0 | 9.47 | 5,310 | 7 | 317 | 1.63 | 72.5 | 0.23
A12C-32 | 12.4 | 21.5 | 9.2 | 2.67 | 24,800 | 40 | 3,450 | 11.9 | 79.6 | 7.76
A12C-30 | 12.4 | 21.5 | 3.7 | 0.94 | 20,200 | 40 | 3,936 | 6.75 | 80.9 | 3.57
A12C-23 | 12.4 | 21.5 | 6.0 | 3.86 | 18,400 | 40 | 1,555 | 4.6 | 70.5 | 2.21
A12C-20 | 12.4 | 21.5 | 6.0 | 28.5 | 5,820 | 4 | 211 | 1.99 | 74.3 | 0.3
A12C-14 | 12.4 | 21.5 | 12.0 | 49.0 | 10,400 | 16 | 245 | 2.36 | 55.4 | 0.64
A12C-13 | 12.4 | 21.5 | 6.0 | 2.9 | 19,200 | 50 | 2,069 | 5.88 | 71.3 | 2.96
A12C-36 | 12.4 | 24.8 | 6.0 | 1.60 | 20,100 | 45 | 3,750 | 10.4 | 79.3 | 5.5
A12C-31 | 12.4 | 24.8 | 11.1 | 2.40 | 24,800 | 35 | 4,620 | 19.4 | 83.3 | 12.6
A12C-40 | 12.4 | 30.8 | 6.0 | 3.12 | 11,200 | 25 | 1,923 | 9.58 | 78.5 | 2.81
A12C-38 | 12.4 | 30.8 | 11.1 | 2.85 | 18,000 | 25 | 3,895 | 22.6 | 84.6 | 10.7
A12C-35 | 12.4 | 30.8 | 6.0 | 1.25 | 17,000 | 40 | 4,800 | 15.9 | 82.6 | 7.08
A12C-34 | 12.4 | 30.8 | 5.0 | 4.20 | 8,400 | 20 | 1,190 | 6.54 | 75.8 | 1.4
A12C-29 | 12.4 | 30.8 | 12.0 | 14.1 | 10,000 | 12 | 850 | 9.47 | 77.6 | 2.48
A12C-28 | 12.4 | 30.8 | 9.0 | 1.80 | 19,700 | 35 | 5,000 | 21.5 | 84 | 11.1
A12C-25 | 12.4 | 30.8 | 6.0 | 2.27 | 13,000 | 35 | 2,640 | 11.3 | 78.3 | 3.86
A12C-24 | 12.4 | 30.8 | 6.0 | 2.73 | 11,000 | 30 | 2,200 | 11.1 | 78 | 3.21
A12C-22 | 12.4 | 30.8 | 6.0 | 14.6 | 5,900 | 10 | 410 | 3.79 | 71.2 | 0.59
A12C-18 | 12.4 | 30.8 | 3.6 | 0.82 | 14,650 | 65 | 4,375 | 9.96 | 77.1 | 3.82
A12C-17 | 12.4 | 30.8 | 8.0 | 3.25 | 13,650 | 27 | 2,462 | 13.5 | 80.2 | 4.82
A12C-16 | 12.4 | 30.8 | 7.4 | 2.55 | 15,000 | 40 | 2,902 | 13.3 | 77.9 | 5.22
A12C-15 | 12.4 | 30.8 | 12.0 | 22.0 | 10,200 | 15 | 545 | 5.8 | 69.6 | 1.55
A12C-12 | 12.4 | 30.8 | 9.0 | 1.65 | 20,500 | 50 | 5,455 | 22.5 | 81.8 | 12.1
A12C-11 | 12.4 | 30.8 | 6.0 | 1.59 | 14,200 | 30 | 3,781 | 15 | 83 | 5.58

Options de personnalisation
  • Réducteur (gear head)
  • Broche de sortie (lead pin)
  • Câblage (lead wire)
  • Borne de mise à la terre

Remarques
Les valeurs du tableau proviennent de la fiche série et correspondent aux spécifications électriques et mécaniques typiques de chaque sous-modèle. Pour les dessins, les fichiers CAO et les documents téléchargeables, consultez les pages spécifiques du fabricant (non inclus ici).

Caractéristiques techniques
  • Série : A12C
  • Diamètre extérieur : 12,4 mm (tous modèles)
  • Longueur : variable selon le modèle (ex. 21,5 mm, 24,8 mm, 30,8 mm)
  • Paramètres fournis par modèle : Tension d'alimentation [V], Résistance terminale [Ω], Vitesse à vide [r/m], Courant à vide [mA], Courant de démarrage [mA], Couple [mN･m], Rendement [%], Puissance [W]
  • Options de personnalisation typiques : réducteur, broche de sortie, câblage, borne de mise à la terre
  • Applications citées : équipement de traitement dentaire (A12C-30), appareils photo reflex (A12C-31), caméras de surveillance (A12C-20) et autres
