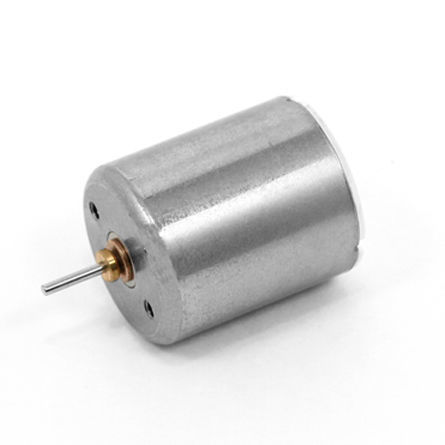

Moteur DC A16B-22

12 Vsans noyau

Aperçu produit
Moteur coreless série A16B (diamètre extérieur φ16 mm). La série A16B comprend plusieurs sous-modèles (par exemple A16B-33) couvrant différentes longueurs, tensions d'application et points de performance. Applications typiques : serrures électroniques de sécurité et autres dispositifs compacts de précision. Dessins d'ensemble et données CAD téléchargeables gratuitement dans la section documents produits du site.

Modèle mis en évidence - A16B-33 (exemple)
Spécifications produit (A16B-33)
Model Name | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Max Torque [mN･m] | Efficiency [%] | Output [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92

Série de produits - modèles A16B sélectionnés (tableau)
Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Max Torque [mN･m] | Efficiency [%] | Output [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92
A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9,000 | 25 | 800 | 3.98 | 67.8 | 0.94
A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18,600 | 35 | 2,045 | 4.57 | 75.5 | 2.22
A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17,930 | 28 | 2,922 | 6.87 | 81.4 | 3.23
A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4,900 | 9 | 230 | 2.07 | 64.4 | 0.27
A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11,000 | 6 | 369 | 3.72 | 76.1 | 1.07
A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18,000 | 12 | 706 | 4.34 | 75.6 | 2.05
A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8,100 | 4 | 150 | 2.01 | 70.0 | 0.43
A16B-07 | 16 | 19.2 | 4.5 | 4.7 | 10,600 | 15 | 957 | 3.76 | 76.5 | 1.04
A16B-04 | 16 | 19.2 | 4.5 | 3.5 | 13,500 | 16 | 1,286 | 3.99 | 78.9 | 1.41
A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12,300 | 17 | 643 | 2.13 | 70.1 | 0.69

Éléments personnalisables

• Réducteur (gear head)
• Broche de connexion (lead pin)
• Fil de connexion (lead wire)
• Borne de mise à la terre (grounding terminal)

Remarques
Ces modèles font partie de la famille A16B (diamètre extérieur φ16 mm). Les valeurs de performance indiquées sont les spécifications constructeur pour chaque sous-modèle (vitesse de rotation, courants, couple, rendement, puissance, résistance de terminal et tension appliquée). Pour les dessins d'ensemble et les fichiers CAD, consultez les documents produits fournis pour chaque modèle.

Caractéristiques techniques

• Série : A16B
• Diamètre extérieur : 16 mm
• Longueurs typiques : 19.2 mm (varie selon le sous-modèle)
• Tension appliquée : variable (exemples : 4.5 V, 5.0 V, 12.0 V selon le sous-modèle)
• Résistance terminale : dépend du modèle (exemples : 1.54 Ω à 80.0 Ω montrés)
• Vitesse de rotation à vide : jusqu'à ~24,800 r/m pour certains membres de la série ; A16B-33 = 14,200 r/m
• Courant à vide : dépend du modèle (de l'ordre de quelques mA à plusieurs dizaines de mA)
• Courant de démarrage : dépend du modèle (de centaines à milliers de mA)
• Couple maximum : dépend du modèle (env. 0,27 mN·m à ~7,86 mN·m pour les modèles listés)
• Rendement et puissance : dépend du modèle (exemple : A16B-33 rendement 72,7 %, puissance 2,92 W)
• Personnalisations disponibles : réducteur, broche de connexion, fil de connexion, borne de mise à la terre
