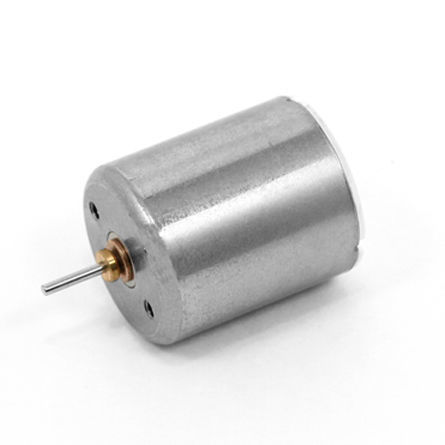

Moteur DC A16B-33

12 Vsans noyaucompact

Présentation
La série A16B de moteurs CC sans noyau (diamètre extérieur φ16 mm) de C.I. TAKIRON regroupe des moteurs de petit diamètre proposés en plusieurs sous-modèles (exemples : A16B-33, A16B-31, A16B-29, A16B-27, A16B-25, A16B-22, A16B-10, A16B-09, A16B-07, A16B-04, A16B-03). Applications typiques : serrures électroniques (portes de sécurité) et autres dispositifs électromécaniques compacts. Les plans d’ensemble et les données CAO sont fournis par le fabricant. La série accepte des options de personnalisation telles que réducteurs, broches de sortie, fils de liaison et bornes de mise à la terre.

Tableau de la série (modèles sélectionnés)
Modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension d'application [V] | Résistance terminale [Ω] | Vitesse à vide [tr/min] | Courant à vide [mA] | Courant de démarrage [mA] | Couple de démarrage [mN·m] | Rendement max [%] | Puissance max [W]
A16B-33 | 16 | 19.2 | 12.0 | - | 14 200 | 22 | 1 017 | 7.86 | 72.7 | 2.92
A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9 000 | 25 | 800 | 3.98 | 67.8 | 0.94
A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18 600 | 35 | 2 045 | 4.57 | 75.5 | 2.22
A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17 930 | 28 | 2 922 | 6.87 | 81.4 | 3.23
A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4 900 | 9 | 230 | 2.07 | 64.4 | 0.27
A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11 000 | 6 | 369 | 3.72 | 76.1 | 1.07
A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18 000 | 12 | 706 | 4.34 | 75.6 | 2.05
A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8 100 | 4 | 150 | 2.01 | 70.0 | 0.43
A16B-07 | 16 | 19.2 | 4.5 | 4.7 | 10 600 | 15 | 957 | 3.76 | 76.5 | 1.04
A16B-04 | 16 | 19.2 | 4.5 | 3.5 | 13 500 | 16 | 1 286 | 3.99 | 78.9 | 1.41
A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12 300 | 17 | 643 | 2.13 | 70.1 | 0.69

Options de personnalisation

• Réducteur (gear head)
• Broche de sortie (lead pin)
• Fil de liaison (lead wire)
• Borne de mise à la terre

Remarques
Les valeurs ci-dessus proviennent des tableaux de la fiche technique fabricant pour chaque modèle de la série A16B (colonnes : modèle, diamètre extérieur, longueur, tension d'application, résistance terminale, vitesse et courant à vide, courant et couple de démarrage, rendement maximum, puissance maximale). La sélection du sous-modèle précis est nécessaire pour correspondre aux exigences exactes de bornes, tension et performances.

Caractéristiques techniques

• Nom de la série : A16B
• Fabricant / Marque : C.I. TAKIRON Corporation.
• Diamètre extérieur : 16 mm (valeur nominale sur la série)
• Longueurs typiques : ~19,2 mm (varie selon le sous-modèle)
• Tensions d'application disponibles (exemples) : 4,5 V, 5,0 V, 12,0 V
• Résistance terminale : varie selon le modèle (exemples : 1,54 Ω, 2,20 Ω, 3,5 Ω, 6,25 Ω, 17,0 Ω, 21,7 Ω, 32,5 Ω, 80,0 Ω)
• Vitesses à vide : exemples de 4 900 tr/min à 18 600 tr/min (dépend du modèle)
• Couple et puissance : dépendent du modèle (voir le tableau ci-dessus)
• Utilisations typiques : serrures électroniques, petits actionneurs et dispositifs compacts nécessitant un moteur coreless
• Documentation : plans d’ensemble et données CAO fournis par le fabricant pour téléchargement (par modèle)
