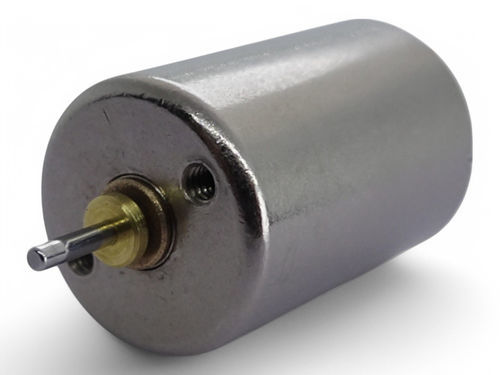

Moteur DC A12B-27

3 Vsans noyau

Présentation
La série A12B regroupe des moteurs sans fer de φ12 mm proposant plusieurs sous-modèles aux longueurs (15,5–18,1 mm), tensions d'alimentation (env. 3,0–12,0 V), résistances de sortie et caractéristiques de performance différentes. Chaque sous-modèle dispose d'une galerie produit (images et vignette vidéo) et d'un tableau de spécifications. Des options de personnalisation sont disponibles pour de nombreux sous-modèles.

Série de produits - Tableau des modèles clés
Nom du modèle | Diamètre extérieur [mm] | Longueur [mm] | Tension d'alimentation [V] | Résistance terminale [Ω] | Vitesse à vide [r/m] | Courant à vide [mA] | Courant de démarrage [mA] | Couple de démarrage [mN･m] | Rendement max [%] | Puissance max [W]
A12B-24 | 12 | 15.5 | 4.5 | 4.1 | 23,800 | 45 | 1,100 | 1.83 | 63.6 | 1.14
A12B-37 | 12 | 18.1 | 9.0 | 65.2 | 8,860 | 5 | 138 | 1.24 | 65.6 | 0.29
A12B-36 | 12 | 18.1 | 12.0 | 122.4 | 10,240 | 4 | 98 | 1.01 | 63.7 | 0.27
A12B-35 | 12 | 18.1 | 3.0 | 24.0 | 5,100 | 8 | 125 | 0.62 | 55.8 | 0.08
A12B-33 | 12 | 18.1 | 3.0 | 40.0 | 3,600 | 5 | 75 | 0.52 | 55.0 | 0.05
A12B-32 | 12 | 18.1 | 4.5 | 2.4 | 19,250 | 35 | 1,870 | 4.02 | 74.5 | 2.03
A12B-27 | 12 | 18.1 | 3.0 | 10.3 | 7,750 | 12 | 291 | 0.99 | 63.5 | 0.20

Éléments personnalisables (tags communs)

• Réducteur (gear head)
• Broche de sortie (lead pin)
• Fils de liaison (lead wire)
• Borne de mise à la terre

Actifs et données disponibles (sur les fiches produit)
Les fiches produit incluent des galeries photographiques et des fichiers vidéo pour les sous-modèles ; de nombreuses pages référencent des plans d'ensemble et des données CAO téléchargeables. Aucune coordonnée de contact ni lien externe n'est inclus ici.

Remarques
La page de la série A12B contient des blocs détaillés pour chaque sous-modèle (A12B-24, -27, -32, -33, -35, -36, -37, etc.), chacun présentant une galerie et un tableau de spécifications comme consolidé ci‑dessus.

Caractéristiques / spécifications techniques

• Nom de la série : A12B series
• Diamètre extérieur : 12 mm (φ12)
• Longueur (plage typique selon les sous-modèles) : 15,5 mm – 18,1 mm
• Tension d'alimentation (plage observée) : env. 3,0 V – 12,0 V (varie selon le sous-modèle)
• Résistance terminale (plage observée) : env. 2,4 Ω – 122,4 Ω
• Vitesse à vide (plage observée) : plusieurs milliers à ~23,800 r/m selon le modèle
• Les valeurs de courant à vide et de courant de démarrage varient selon le modèle (voir tableau produit)
• Couple de démarrage (par sous-modèle) : valeurs de l'ordre de mN･m (exemples : 0.52–4.02 mN･m)
• Rendement maximal (observé) : ~55 % – 75 % selon le modèle
• Puissance de sortie maximale (observée) : jusqu'à ~2.03 W pour les sous-modèles listés
• Éléments personnalisables : réducteur, broche de sortie, fils de liaison, borne de mise à la terre
• Actifs sur les fiches : galeries photos, fichiers vidéo, plans d'ensemble et données CAO (téléchargeables lorsque fournis)
