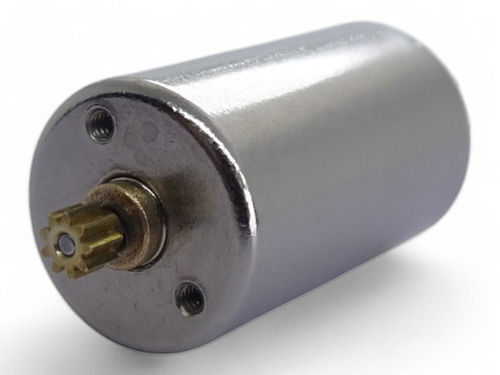

Moteur DC A12C-07

6 Vsans noyaude précision

Aperçu
La série A12C de moteurs sans noyau (diamètre extérieur φ12,4 mm) de C.I. TAKIRON propose une large gamme de sous-modèles pour des applications électromécaniques de précision. Usages typiques : appareils de soins dentaires, appareils photo reflex, caméras de surveillance et autres équipements compacts. Les sous-modèles diffèrent par la longueur, la tension d'alimentation, la résistance de la borne et les performances pour répondre à des besoins précis en vitesse, couple et puissance.

Gamme — spécifications clés (exemples)

• A12C-37 — φ12,4 mm × 21,5 mm, 9,2 V, R 3,05 Ω, à vide 21 500 tr/min, puissance max 6,8 W
• A12C-33 — φ12,4 mm × 21,5 mm, 3,0 V, R 9,47 Ω, à vide 5 310 tr/min, puissance max 0,23 W
• A12C-32 — φ12,4 mm × 21,5 mm, 9,2 V, R 2,67 Ω, à vide 24 800 tr/min, puissance max 7,76 W
• A12C-30 — φ12,4 mm × 21,5 mm, 3,7 V, R 0,94 Ω, à vide 20 200 tr/min, puissance max 3,57 W
• A12C-31 — φ12,4 mm × 24,8 mm, 11,1 V, R 2,40 Ω, à vide 24 800 tr/min, puissance max 12,6 W
• A12C-38 — φ12,4 mm × 30,8 mm, 11,1 V, R 2,85 Ω, à vide 18 000 tr/min, puissance max 10,7 W
• A12C-12 — φ12,4 mm × 30,8 mm, 9,0 V, R 1,65 Ω, à vide 20 500 tr/min, puissance max 12,1 W
• A12C-07 — φ12,4 mm × 30,8 mm, 6,0 V, R 1,0 Ω, à vide 20 400 tr/min, puissance max 8,81 W
• A12C-05 — φ12,4 mm × 30,8 mm, 6,0 V, R 1,5 Ω, à vide 15 000 tr/min, puissance max 5,87 W
• A12C-40 — φ12,4 mm × 30,8 mm, 6,0 V, R 3,12 Ω, à vide 11 200 tr/min, puissance max 2,81 W

Options personnalisables (exemples)

• Tête d'engrenage (gear head)
• Broche de sortie (lead pin)
• Fil de connexion (lead wire)
• Borne de mise à la terre

Caractéristiques / spécifications techniques

• Nom de la série : A12C (C.I. TAKIRON)
• Diamètre extérieur : 12,4 mm (φ12,4 mm)
• Longueurs disponibles : 21,5 mm, 24,8 mm, 30,8 mm
• Tension d'alimentation : dépend du modèle (exemples ~3,0 V à 12,0 V)
• Plage de résistance terminale : env. 0,82 Ω à 49,0 Ω selon le modèle
• Plage de vitesses à vide : env. 5 310 tr/min à 24 800 tr/min selon le modèle
• Plage de puissances max : env. 0,23 W à 12,6 W selon le modèle
• Options personnalisables typiques : gear head, lead pin, lead wire, borne de terre
