Capteur de proximité inductif CL08-RN2DL1/H
cylindriqueM8avec fonction de commutation

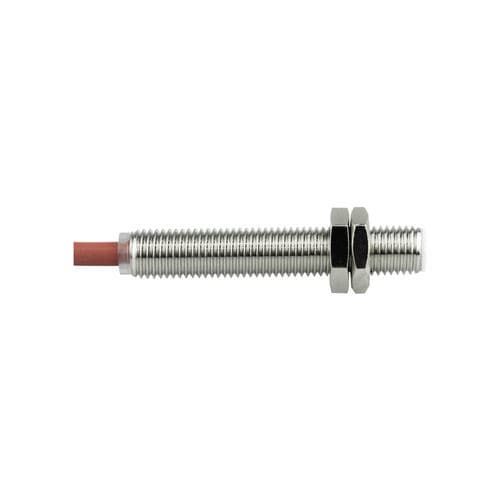

Capteur de proximité inductif - CL08-RN2DL1/H - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Capteur de proximité inductif - CL08-RN2DL1/H - CHANKO SENSOR - cylindrique / M8 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M8
Signal de sortie
avec fonction de commutation, 2 fils
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
non-noyé
Matériau
en laiton, en PVC, en PTFE
Autres caractéristiques
haute température
Plage de mesure

0,2 cm
(0,08 in)

Température de process

Max: 120 °C
(248 °F)

Min: 0 °C
(32 °F)

Description

Présentation
  • Modèle: CL08-RN2DL1/H
  • Série: capteurs de proximité CL08
  • Type de produit: version haute température
  • Distance de détection: 2 mm
  • Boîtier: cylindrique
  • Principe de détection: inductif
  • Taille: M8
  • Sortie: DC 2 fils Normalement Ouvert (DC 2 fils NO)


Spécifications techniques
  • Type de produit: version haute température
  • Distance de détection: 2 mm
  • Boîtier: cylindrique
  • Principe de détection: inductif
  • Taille: M8
  • Longueur de câble: 2 m
  • Direction de détection: frontale
  • Fréquence de réponse: 500 Hz
  • Temps de réponse: 1 ms
  • Objets détectables: métal
  • Exigence particulière: résistance aux hautes températures
  • Accessoires: 2 écrous, 1 rondelle dentée, certificat
  • Hystérésis: < 10% de la distance de détection
  • Objet d'essai standard: fer 8 x 8 x 1 mm
  • Dérive thermique: ±15% par rapport à +23°C sur la plage 0~+120°C
  • Matériaux: boîtier laiton nickelé; face de détection PTFE; câble PVC
  • Poids: 50 g


Paramètres mécaniques / électriques
  • Sortie: DC 2 fils NO
  • Tension d'alimentation: DC 12~24 V
  • Alimentation: DC 2 fils
  • Indice de protection: IP67
  • Connexion: câble moulé
  • Type de signal: commutation
  • Mode de fonctionnement: Normalement ouvert
  • Montage: non encastré
  • Indicateur: LED de sortie jaune
  • Tension résiduelle: < 3 V (non-polarité < 5 V) à 100 mA charge, câble 2 m
  • Influence de la tension: variation de la distance de détection < ±1% pour ±15% de variation d'alimentation
  • Courant de charge: 100 mA (avec câble 2 m)
  • Résistance d'isolement: > 50 MΩ (mégaohmmètre DC 500 V) entre parties sous tension et boîtier
  • Capacité de commutation: < 100 mA
  • Courant de fuite: < 0,8 mA
  • Résistance aux chocs: 500 m/s², directions X, Y, Z, 3 fois
  • Tension d'essai: AC 1000 V 50/60 Hz 1 min entre parties sous tension et boîtier
  • Résistance aux vibrations: 10–55 Hz amplitude double 1,5 mm, X, Y, Z 2 h
  • Poids: 50 g


Environnement d'utilisation
  • Température de fonctionnement: 0~120°C


Accessoires
  • 2 écrous, 1 rondelle dentée, certificat


Caractéristiques / spécifications
  • Modèle: CL08-RN2DL1/H
  • Série: capteurs de proximité CL08
  • Distance de détection: 2 mm
  • Principe de détection: inductif (pour détection de métal)
  • Boîtier/montage: M8 cylindrique, montage non encastré
  • Sortie/Alimentation: DC 2 fils Normalement Ouvert (DC 12~24 V, DC 2 fils NO)
  • Câble: câble moulé, longueur 2 m
  • Performances de réponse: 500 Hz, 1 ms
  • Protection/Environnement: IP67, température de fonctionnement 0~120°C (version haute température)
  • Matériaux: boîtier laiton nickelé; face de détection PTFE; câble PVC
  • Accessoires: 2 écrous, 1 rondelle dentée, certificat
  • Poids: 50 g
