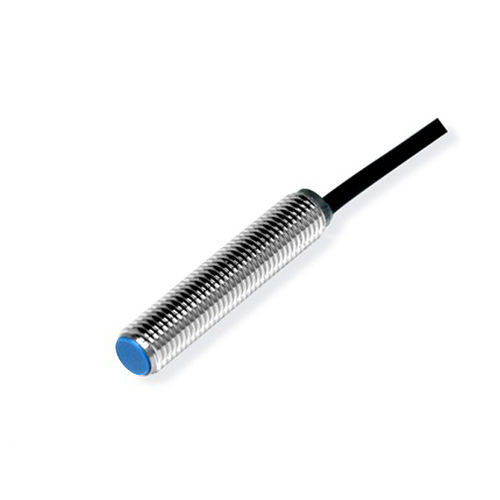

Capteur de proximité inductif CL05-RF1.5DN1
cylindriqueM5avec sortie à semi-conducteurs

Capteur de proximité inductif - CL05-RF1.5DN1 - CHANKO SENSOR - cylindrique / M5 / avec sortie à semi-conducteurs
Capteur de proximité inductif - CL05-RF1.5DN1 - CHANKO SENSOR - cylindrique / M5 / avec sortie à semi-conducteurs
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M5
Signal de sortie
avec fonction de commutation, NPN, avec sortie à semi-conducteurs
Montage
noyé
Matériau
en plastique, en laiton, en PVC
Niveau de protection
IP67
Applications
industriel
Autres caractéristiques
3 fils, compact
Plage de mesure

Max: 1,5 mm
(0,06 in)

Min: 0 mm
(0 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Présentation
  • Type de produit : capteur inductif de proximité ultra-compact
  • Distance de détection : 1,5 mm
  • Boîtier : cylindrique, M5
  • Principe de détection : inductif
  • Sortie : NPN, normalement ouverte (NO)
  • Longueur de câble : 2 m


Caractéristiques techniques
  • Modèle : CL05-RF1.5DN1 (série CL05)
  • Cible standard : fer 5 × 5 × 1 mm
  • Tolérance / hystérésis : inférieure à 10 % de la distance de détection
  • Dérive en température : ±10 % sur la plage -25 à +70 °C (référence +23 °C)
  • Fréquence de réponse : 500 Hz
  • Temps de réponse : 1 ms
  • Direction de détection : frontale
  • Objets détectables : métal
  • Matériaux : boîtier en laiton nickelé ; face de détection en ABS résistant à la chaleur ; câble PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO
  • Tension d'alimentation : DC 12–24 V
  • Câblage : 3 fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : signal de commutation
  • Mode de fonctionnement : normalement ouvert
  • Montage : encastrable
  • Consommation : < 13 mA
  • Voyant : LED de sortie rouge
  • Circuits de protection : protection contre les courts-circuits et surtensions
  • Influence de la tension : variation de ±1 % de la distance de détection pour ±15 % de variation d'alimentation
  • Courant de charge max. : < 200 mA
  • Résistance d'isolement : > 50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s², 3 fois chaque axe X/Y/Z
  • Tension d'essai : AC 1000 V, 50/60 Hz, 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, 2 h chaque axe X/Y/Z
  • Poids : 21 g


Environnement d'utilisation
  • Température de service : -25 à +70 °C


Accessoires et remarques
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat de conformité
  • Usage typique : détection d'objets métalliques dans des installations compactes
