Capteur de proximité inductif CL12-RF4DN2
cylindriqueM12NPN

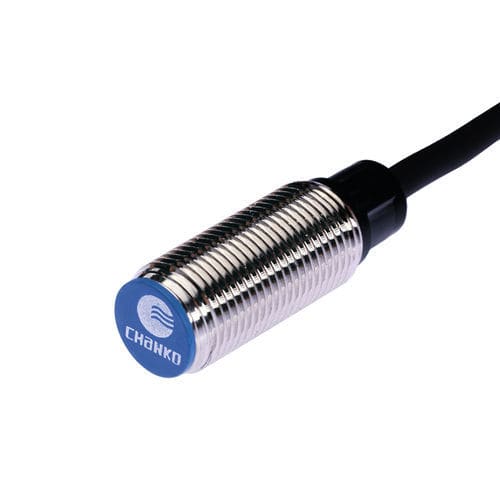

Capteur de proximité inductif - CL12-RF4DN2 - CHANKO SENSOR - cylindrique / M12 / NPN
Capteur de proximité inductif - CL12-RF4DN2 - CHANKO SENSOR - cylindrique / M12 / NPN
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
NPN
Connexion électrique
fils nus
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en plastique, en laiton
Niveau de protection
IP67
Autres caractéristiques
sans contact, 3 fils
Plage de mesure

Min: 0 mm
(0 in)

Max: 4 mm
(0,16 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Présentation
  • Type : Capteur de proximité inductif à portée augmentée
  • Référence : CL12-RF4DN2
  • Distance de détection : 4 mm
  • Boîtier : M12 en laiton nickelé ; face détectrice : ABS résistant à la chaleur ; câble : PVC
  • Principe de détection : inductif (cibles métalliques)
  • Sortie : NPN, normalement fermé (NC)
  • Longueur de câble : 2 m (câble moulé)
  • Indice de protection : IP67
  • Fréquence de commutation : 1000 Hz ; temps de réponse : 500 μs
  • Objet de référence : Fe 12×12×1 mm
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat


Paramètres électriques et mécaniques
  • Tension d'alimentation : DC 12–24 V ; tripolaire DC
  • Consommation : ≤13 mA
  • Courant de charge : ≤200 mA
  • Type de signal : sortie tout-ou-rien ; mode de fonctionnement : normalement fermé
  • Montage : encastré/affleurant
  • Indicateur : LED de sortie rouge
  • Protections : protection contre les courts-circuits et les surtensions
  • Résistance d'isolement : ≥50 MΩ (DC 500 V)
  • Tension d'essai : AC 1000 V, 50/60 Hz, 1 min (entre parties actives et boîtier)
  • Résistance aux chocs : 500 m/s², directions X/Y/Z, 3 fois
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, directions X/Y/Z, 2 h
  • Variation sous tension : pour ±15% d'écart d'alimentation, variation de distance ≤±1%
  • Hystérésis : <10% de la distance de détection
  • Poids : env. 67 g


Environnement d'utilisation
  • Température de fonctionnement : -25 à +70 °C
  • Dérive thermique : ±10% sur la plage -25 à +70 °C par rapport à +23 °C


Applications
  • Détection de pièces métalliques et positionnement en automatisme industriel
  • Convoyeurs, lignes d'assemblage, emballage, machines-outils, robotique
  • Adapté aux installations M12 encastrées nécessitant une protection IP67


Informations de commande
  • Référence : CL12-RF4DN2
  • Série : série CL12 de capteurs de proximité
