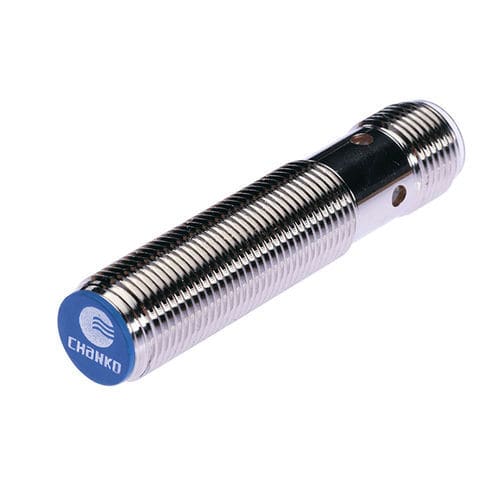

Capteur de proximité inductif CL12-RF4DN1-A
cylindriqueM12avec fonction de commutation

Capteur de proximité inductif - CL12-RF4DN1-A - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RF4DN1-A - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
avec fonction de commutation, NPN
Connexion électrique
connecteur M12
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton, en PVC
Niveau de protection
IP67
Autres caractéristiques
3 fils
Plage de mesure

Min: 0 mm
(0 in)

Max: 4 mm
(0,16 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Nom du produit
  • CL12-RF4DN1-A — capteur de proximité série CL12


Présentation
  • Type : portée étendue
  • Distance de détection : 4 mm
  • Boîtier : cylindrique
  • Principe de détection : inductif
  • Diamètre fileté : M12
  • Sortie : NPN normalement ouverte (NPN NO)


Spécifications techniques
  • Longueur de câble : 0,5 m
  • Direction de détection : frontale
  • Fréquence de commutation : 1000 Hz
  • Temps de réponse : 500 μs
  • Objet détectable : objets métalliques
  • Hystérésis : inférieur à 10 % de la distance de détection
  • Cible standard : fer 12×12×1 mm
  • Dérive thermique : variation de la distance ≤ ±10 % entre -25 °C et +70 °C (référence +23 °C)
  • Matériaux : boîtier - laiton nickelé ; face de détection - ABS résistant à la chaleur ; câble - PVC
  • Accessoires : 2 écrous, 1 rondelle dentelée, certificat de conformité


Paramètres mécaniques / électriques
  • Tension d'alimentation : DC 12–24 V
  • Connexion : 3 fils DC
  • Indice de protection : IP67
  • Connecteur : type fiche
  • Type de signal : commutation
  • Mode de commutation : normalement ouvert
  • Montage : encastré (montage affleurant)
  • Consommation : ≤13 mA
  • Indicateur : voyant de sortie rouge
  • Circuits de protection : protection contre les courts-circuits, protection contre les surtensions
  • Effet de la tension : ±15 % de la tension nominale → variation de distance ≤ ±1 %
  • Courant de charge : ≤200 mA
  • Résistance d'isolement : ≥50 MΩ (DC500V mégohmmètre, circuit de détection vers boîtier)
  • Résistance aux chocs : 500 m/s², 3 chocs dans chaque direction X, Y, Z
  • Tension d'isolement : AC 1000 V 50/60 Hz 1 min (circuit de détection vers boîtier)
  • Résistance aux vibrations : 10–55 Hz, double amplitude 1,5 mm, X/Y/Z 2 h chacune


Applications recommandées
  • Industrie électronique 3C
  • Systèmes de parking automatisés
  • Logistique et entreposage


Caractéristiques / Récapitulatif technique
  • Modèle : CL12-RF4DN1-A
  • Série : capteurs de proximité CL12
  • Distance de détection : 4 mm
  • Diamètre fileté : M12, cylindrique
  • Sortie : NPN normalement ouverte
  • Alimentation : DC 12–24 V, 3 fils DC
  • Indice de protection : IP67
  • Fréquence de commutation / temps de réponse : 1000 Hz / 500 μs
  • Longueur de câble : 0,5 m
  • Matériaux : laiton nickelé (boîtier), ABS résistant à la chaleur (face de détection), PVC (câble)
  • Accessoires : 2 écrous, 1 rondelle dentelée, certificat de conformité
