Capteur de proximité inductif CL05-RF1DN1
cylindriqueM5avec sortie à semi-conducteurs

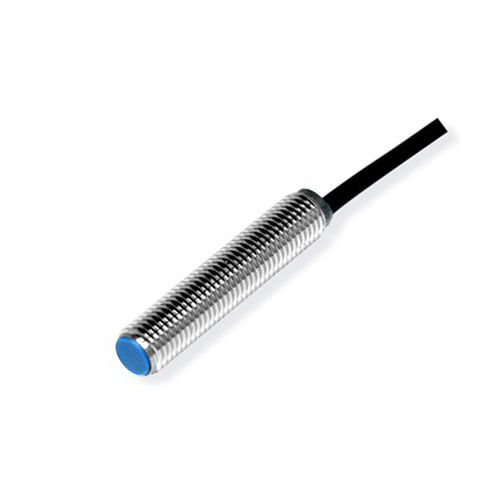

Capteur de proximité inductif - CL05-RF1DN1 - CHANKO SENSOR - cylindrique / M5 / avec sortie à semi-conducteurs
Capteur de proximité inductif - CL05-RF1DN1 - CHANKO SENSOR - cylindrique / M5 / avec sortie à semi-conducteurs
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M5
Signal de sortie
avec fonction de commutation, NPN, avec sortie à semi-conducteurs
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en plastique, en laiton, en PVC
Niveau de protection
IP67
Autres caractéristiques
sans contact, 3 fils, compact
Plage de mesure

Min: 0 mm
(0 in)

Max: 1 mm
(0,04 in)

Température de process

Min: -25 °C
(-13 °F)

Max: 70 °C
(158 °F)

Description

Aperçu
  • Gamme de produits : Capteurs de proximité série CL05
  • Modèle : CL05-RF1DN1
  • Type : Ultra-compact
  • Distance de détection : 1 mm
  • Forme : Cylindrique
  • Principe de détection : Inductif
  • Filetage/taille : M5
  • Sortie : NPN NO


Caractéristiques techniques
  • Longueur de câble : 2 m
  • Direction de détection : Avant
  • Fréquence de commutation : 500 Hz
  • Temps de réponse : 1 ms
  • Objets détectables : Objets métalliques
  • Accessoires : 2 écrous, 1 rondelle dentée, certificat de conformité
  • Hystérésis : ≤10% de la distance de détection
  • Cible d'essai standard : Fer 5×5×1 mm
  • Dérive thermique : ±10% dans la plage -25~+70 °C (référence +23 °C)
  • Matériaux : Boîtier en laiton nickelé ; face de détection en ABS résistant à la chaleur ; câble PVC


Paramètres mécaniques / électriques
  • Type de sortie : NPN NO
  • Tension d'alimentation : DC 12~24 V
  • Câblage : 3 fils DC
  • Indice de protection : IP67
  • Connexion : Câble moulé
  • Type de signal : Signal de commutation
  • Mode de fonctionnement : Normalement ouvert (NO)
  • Montage : Encastré / montage affleurant
  • Consommation : <13 mA
  • Indicateur : LED de sortie rouge
  • Protection : Protection contre les courts-circuits, protection contre les surtensions
  • Influence de la tension : Dans ±15% de la tension nominale, variation de distance ≤±1%
  • Courant de charge : ≤200 mA
  • Résistance d'isolement : ≥50 MΩ (DC 500 V) entre parties sous tension et boîtier
  • Résistance aux chocs : 500 m/s² sur X/Y/Z, 3 fois
  • Tension de tenue : AC 1000 V 50/60 Hz 1 min entre parties sous tension et boîtier
  • Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, X/Y/Z 2 h
  • Poids : 21 g


Environnement d'utilisation
  • Température de service : -25~70 °C


Caractéristiques principales
  • Modèle : CL05-RF1DN1
  • Distance de détection : 1 mm
  • Principe : Inductif (pour cibles métalliques)
  • Forme/taille : M5 cylindrique, montage encastré
  • Sortie : NPN normalement ouvert (NO), sortie de commutation
  • Alimentation : DC 12~24 V, 3 fils DC, consommation <13 mA
  • Protection : IP67
  • Câble : Câble moulé, longueur 2 m
  • Plage de température : -25~70 °C
  • Poids : 21 g
