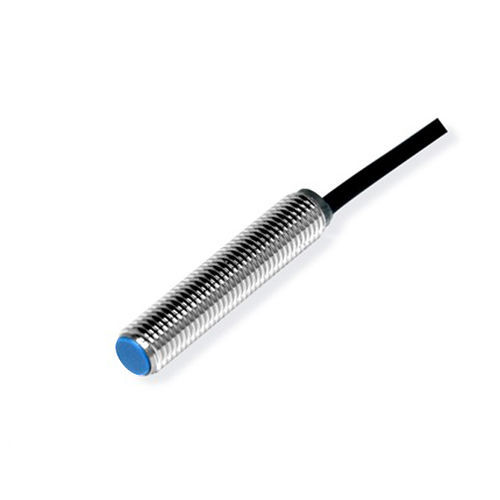

Capteur de proximité inductif CL05-RF1DP2cylindriqueM5PNP
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- cylindrique
- Diamètre
- M5
- Signal de sortie
- PNP
- Tension d'alimentation
- DC, 24 Vcc, 12 Vcc
- Montage
- noyé
- Matériau
- en plastique, en laiton, en PVC
- Niveau de protection
- IP67
- Autres caractéristiques
- 3 fils, compact
- Plage de mesure
Max: 1 mm
(0,04 in)Min: 0 mm
(0 in)- Température de process
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Description
Produit
Fonctionnalités principales
Paramètres mécaniques / électriques
Environnement d'utilisation
Matériaux
Caractéristiques techniques
- Modèle : CL05-RF1DP2
- Série : capteurs de proximité CL05
Fonctionnalités principales
- Type de produit : ultra-compact
- Distance de détection : 1 mm
- Forme : cylindrique, M5
- Principe : inductif
- Sortie : PNP normalement fermé (NC)
- Longueur du câble : 2 m (câble moulé)
- Direction de détection : avant
- Fréquence de commutation : 500 Hz
- Temps de réponse : 1 ms
- Cible détectable : métal (pièce étalon : Fe 5×5×1 mm)
- Accessoires : 2 écrous, 1 rondelle dentée, certificat
Paramètres mécaniques / électriques
- Type de sortie : PNP NC
- Tension d'alimentation : DC 12–24 V
- Alimentation : 3 fils DC
- Indice de protection : IP67
- Connexion : câble moulé
- Type de signal : tout-ou-rien
- Mode de fonctionnement : normalement fermé
- Montage : encastré
- Consommation : < 13 mA
- Indication : LED de sortie rouge
- Circuits de protection : protection contre les courts-circuits et les surtensions
- Influence de la tension : dans ±15% de la tension nominale, variation de distance ≤ ±1%
- Courant de charge : < 200 mA
- Résistance d'isolement : > 50 MΩ (DC 500 V)
- Résistance aux chocs : 500 m/s², 3 chocs en X, Y, Z
- Tension d'essai : AC 1000 V 50/60 Hz 1 min entre parties sous tension et boîtier
- Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, 2 h en X, Y, Z
- Poids : 21 g
Environnement d'utilisation
- Température d'utilisation : -25 à 70 °C
- Dérive thermique : ±10% sur la plage -25 à +70 °C par rapport à +23 °C
Matériaux
- Boîtier : laiton nickelé
- Face détectrice : ABS résistant à la chaleur
- Câble : PVC
Caractéristiques techniques
- Modèle : CL05-RF1DP2
- Type de produit : ultra-compact
- Principe : inductif
- Distance de détection : 1 mm
- Tension d'alimentation : DC 12–24 V
- Sortie : PNP NC
- Protection : IP67
- Longueur du câble : 2 m
- Temps de réponse : 1 ms (500 Hz)
- Matériaux : boîtier - laiton nickelé; face détectrice - ABS résistant à la chaleur; câble - PVC
