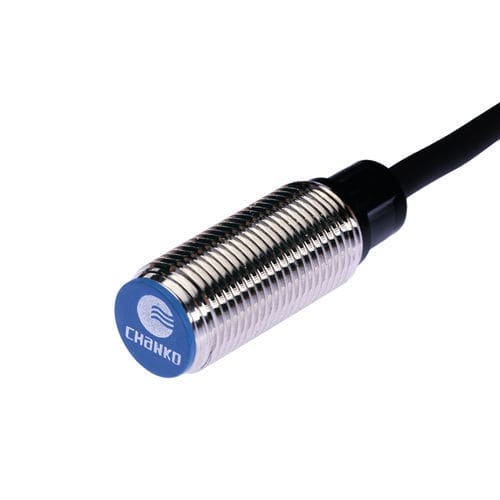

Capteur de proximité inductif CL12-RF4DN1cylindriqueM12numérique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- cylindrique
- Diamètre
- M12
- Signal de sortie
- numérique, NPN
- Tension d'alimentation
- DC, 24 Vcc, 12 Vcc
- Montage
- noyé
- Matériau
- en plastique, en laiton, en PVC
- Niveau de protection
- IP67
- Autres caractéristiques
- sans contact, 3 fils
- Plage de mesure
Max: 4 mm
(0,16 in)Min: 0 mm
(0 in)- Température de process
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Description
Produit
Spécifications techniques
Paramètres mécaniques/électriques
Environnement d'utilisation
Principales caractéristiques
- Type : Capteur de proximité inductif à portée renforcée
- Distance de détection : 4 mm
- Boîtier : cylindrique (M12)
- Principe de détection : inductif
- Sortie : NPN, normalement ouverte (NO)
Spécifications techniques
- Distance de détection : 4 mm
- Format : cylindrique, M12
- Longueur de câble : 2 m
- Direction de détection : avant
- Fréquence de commutation : 1000 Hz
- Temps de réponse : 500 μs
- Objet détectable : métal
- Accessoires : 2 écrous, 1 rondelle dentée, certificat
- Hystérésis : <10 % de la distance de détection
- Cible standard : fer 12 × 12 × 1 mm
- Dérive thermique : ±10 % dans la plage -25 à +70 °C (référence +23 °C)
- Matériaux : boîtier laiton nickelé ; face de détection ABS résistant à la chaleur ; câble PVC
Paramètres mécaniques/électriques
- Sortie : NPN, normalement ouverte (NO)
- Tension d'alimentation : DC 12–24 V
- Alimentation : trois fils DC
- Indice de protection : IP67
- Connexion : câble moulé
- Type de signal : commutation
- Mode de fonctionnement : normalement ouvert
- Montage : encastré
- Consommation de courant : <13 mA
- Voyant : LED rouge de sortie
- Protections : protection contre les courts-circuits et les surtensions
- Influence de la tension : variation ±15 % -> variation distance ≤ ±1 %
- Courant de charge maxi : <200 mA
- Résistance d'isolement : ≥50 MΩ (DC 500 V)
- Résistance aux chocs : 500 m/s² X/Y/Z 3 fois
- Tension d'isolement : AC 1000 V 50/60 Hz 1 min (parties actives / boîtier)
- Résistance aux vibrations : 10–55 Hz, amplitude double 1,5 mm, X/Y/Z 2 h
- Poids : env. 67 g
Environnement d'utilisation
- Température de fonctionnement : -25 à +70 °C
Principales caractéristiques
- Modèle : CL12-RF4DN1
- Distance de détection : 4 mm
- Dimensions : M12, câble 2 m
- Principe : inductif, cible : métal
- Sortie : NPN NO, signal de commutation
- Alimentation : DC 12–24 V, consommation <13 mA, charge <200 mA
- Indice IP : IP67
- Fréquence : 1000 Hz, temps de réponse : 500 μs
- Matériaux : boîtier laiton nickelé ; face ABS ; câble PVC
- Montage : encastré ; voyant : LED rouge
- Protection : court-circuit et surtension
