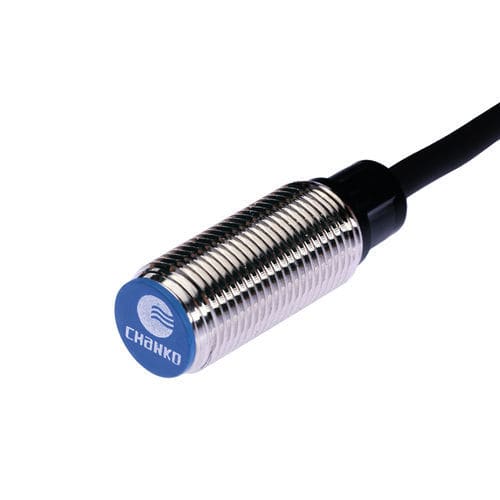

Capteur de proximité inductif CL12-RF4DP1
cylindriqueM12avec fonction de commutation

Capteur de proximité inductif - CL12-RF4DP1 - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Capteur de proximité inductif - CL12-RF4DP1 - CHANKO SENSOR - cylindrique / M12 / avec fonction de commutation
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Technologie
inductif
Forme
cylindrique
Diamètre
M12
Signal de sortie
PNP, avec fonction de commutation
Connexion électrique
fils nus
Tension d'alimentation
DC, 24 Vcc, 12 Vcc
Montage
noyé
Matériau
en laiton
Autres caractéristiques
3 fils
Plage de mesure

Max: 4 mm
(0,16 in)

Min: 0 mm
(0 in)

Température de process

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Description

Présentation du produit
  • Type de produit : portée de détection augmentée
  • Distance de détection : 4 mm
  • Forme : cylindrique
  • Principe de détection : inductif
  • Dimension filetée : M12
  • Sortie : PNP NO


Spécifications techniques
  • Longueur du câble : 2 m
  • Direction de détection : avant
  • Fréquence de commutation : 1000 Hz
  • Temps de réponse : 500 μs
  • Objets détectables : cibles métalliques
  • Accessoires : écrous ×2, rondelle dentée ×1, certificat
  • Hystérésis : inférieure à 10% de la distance de détection
  • Cible standard : Fe 12×12×1 mm
  • Dérive thermique : ±10% dans la plage -25 ~ +70 °C (référence +23 °C)
  • Matériaux : boîtier en laiton nickelé ; face de détection en ABS résistant à la chaleur ; câble en PVC


Paramètres mécaniques / électriques
  • Sortie : PNP NO
  • Tension d'alimentation : DC 12 ~ 24 V
  • Alimentation : 3 fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : tout-ou-rien
  • Mode de fonctionnement : normalement ouvert
  • Montage : encastrable
  • Consommation : < 13 mA
  • Indicateur : LED rouge de sortie
  • Circuits de protection : protection contre les courts-circuits et surtensions
  • Influence de la tension : variation de détection dans ±1% pour ±15% d'écart d'alimentation
  • Courant de charge : < 200 mA
  • Résistance d'isolement : ≥ 50 MΩ (DC 500 V)
  • Résistance aux chocs : 500 m/s en X, Y, Z, 3 fois chacune
  • Tension d'essai : AC 1000 V 50/60 Hz 1 min entre parties actives et boîtier
  • Résistance aux vibrations : 10 ~ 55 Hz double amplitude 1,5 mm en X, Y, Z pendant 2 h
  • Poids : env. 67 g


Environnement d'utilisation
  • Température d'utilisation : -25 ~ 70 °C


Série / caractéristiques techniques
  • Série : CL12 series
  • Modèle : CL12-RF4DP1
  • Distance de détection : 4 mm
  • Dimension filetée : M12
  • Sortie : PNP NO
  • Alimentation : DC 12 ~ 24 V, 3 fils DC
  • Indice de protection : IP67
  • Longueur du câble : 2 m (câble moulé)
  • Fréquence / temps de réponse : 1000 Hz / 500 μs
  • Matériaux : boîtier en laiton nickelé, face de détection en ABS résistant à la chaleur, câble en PVC
  • Accessoires : écrous ×2, rondelle dentée ×1, certificat
