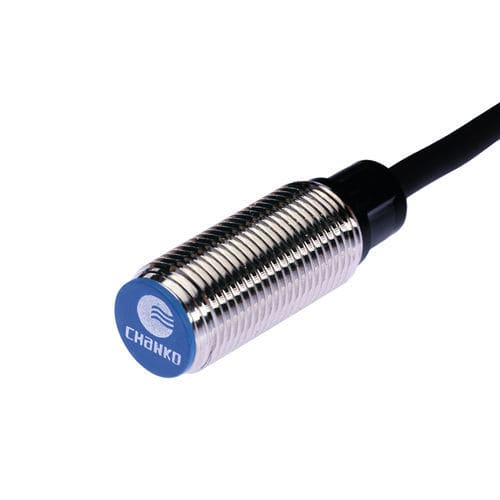

Capteur de proximité inductif CL12-RF4DP2cylindriqueM12PNP
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- inductif
- Forme
- cylindrique
- Diamètre
- M12
- Signal de sortie
- PNP
- Tension d'alimentation
- DC, 24 Vcc, 12 Vcc
- Montage
- noyé
- Matériau
- en plastique, en laiton, en PVC
- Applications
- industriel
- Autres caractéristiques
- 3 fils
- Plage de mesure
Max: 4 mm
(0,16 in)Min: 0 mm
(0 in)- Température de process
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Description
Résumé produit
Fonctionnalités principales
Spécifications techniques
Paramètres mécaniques / électriques
Environnement d'utilisation
Applications typiques
- Série : capteurs de proximité inductifs CL12
- Modèle : CL12-RF4DP2
Fonctionnalités principales
- Type : capteur inductif à distance améliorée
- Distance de détection : 4 mm
- Enveloppe : cylindrique, M12
- Principe de détection : inductif
- Sortie : PNP, normalement fermé (NC)
Spécifications techniques
- Longueur de câble : 2 m
- Direction de détection : face avant
- Fréquence de commutation : 1000 Hz
- Temps de réponse : 500 μs
- Objets détectables : matériaux métalliques
- Hystérésis : <= 10 % de la distance de détection
- Cible de référence : fer 12 × 12 × 1 mm
- Dérive thermique : ±10 % sur la plage -25 à +70 °C (réf. +23 °C)
- Matériaux : boîtier – laiton nickelé ; face de détection – ABS résistant à la chaleur ; câble – PVC
- Accessoires : 2 écrous, 1 rondelle dentelée, certificat de conformité
Paramètres mécaniques / électriques
- Tension d'alimentation : DC 12–24 V
- Alimentation : 3 fils DC
- Indice de protection : IP67
- Connexion : câble moulé
- Type de signal : tout ou rien (switch)
- Mode de commutation : normalement fermé
- Montage : encastrable / montage affleurant
- Consommation : <= 13 mA
- Indicateur : LED rouge de sortie
- Protections : protection contre les courts-circuits et surtensions
- Influence de la tension : variation de distance <= ±1 % pour ±15 % d'écart d'alimentation
- Courant de charge : <= 200 mA
- Résistance d'isolement : ≥ 50 MΩ (DC 500 V)
- Résistance aux chocs : 500 m/s², 3 chocs par axe (X, Y, Z)
- Résistance aux vibrations : 10–55 Hz, 1,5 mm double amplitude, 2 h par axe
- Tension de tenue : AC 1000 V 50/60 Hz, 1 min
- Poids : env. 67 g
Environnement d'utilisation
- Température de fonctionnement : -25 à +70 °C
Applications typiques
- Détection de métal, détection de position et contrôle de présence en automatisation industrielle et lignes d'assemblage
