Cisaille hydraulique d'armature pour béton YG-CF series

à haute dureté

Présentation

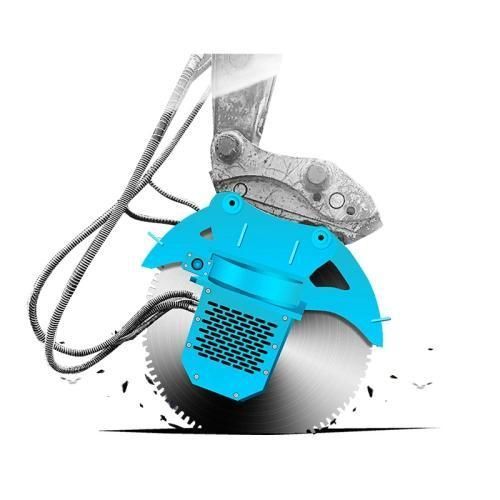

Une scie pour excavatrice montée en hydraulique utilise des disques diamantés à grande vitesse pour couper la roche et le béton armé avec peu de vibrations. Par rapport aux brise-roches, son concept à faible vibration permet des coupes nettes et continues, réduit les reprises et le meulage, et augmente la productivité pour l'exploitation de carrières, la démolition de chaussées, le creusement de tranchées et les fouilles de fondation profondes.

Avantages clés

• Coupes propres et continues avec lame diamantée, vibrations et bruit réduits.
• Protection des fondations et structures adjacentes, réduction des coûts de reprise et de finition.
• Capacité de coupe profonde jusqu'à 1 400 mm pour les bétons épais et les blocs rocheux massifs.
• Gamme de modèles adaptée aux classes d'excavatrices, du mini (2 T) au lourd (30 T).

Paramètres techniques (tableau modèles)

• YG-CF1 — Excavatrice adaptée : 2–4 T ; Diamètre disque : 0,4–0,8 m ; Largeur de coupe : 5 mm ; Profondeur max : ≤400 mm ; Pression : 30 MPa ; Débit : 30 L/min ; Applications : mini-excavatrices, démolition intérieure, tranchées peu profondes.
• YG-CF2 — Excavatrice adaptée : 6–9 T ; Diamètre disque : 1,2–1,6 m ; Largeur de coupe : 9 mm ; Profondeur max : ≤800 mm ; Pression : 30 MPa ; Débit : 80 L/min ; Applications : réparation routière, tranchées techniques, calcaires légers.
• YG-CF3 — Excavatrice adaptée : 10–18 T ; Diamètre disque : 1,8–2,2 m ; Largeur de coupe : 14 mm ; Profondeur max : ≤1100 mm ; Pression : 30 MPa ; Débit : 120 L/min ; Applications : tranchées utilitaires moyennes, sciage de granit, béton.
• YG-CF4 — Excavatrice adaptée : 20–30 T ; Diamètre disque : 2,0–2,8 m ; Largeur de coupe : 20 mm ; Profondeur max : ≤1400 mm ; Pression : 30 MPa ; Débit : 190 L/min ; Applications : blocs de carrière, roches lourdes, fosses de fondation profondes.

Conseils de sélection

• Appairez le poids d'exploitation de l'excavatrice, le diamètre du disque, la largeur et la profondeur de coupe au modèle choisi.
• Pour des coupes verticales et horizontales fréquentes, privilégiez un attelage avec rotation 360° ou inclinaison 90° pour réduire les repositionnements.
• Utilisez des moteurs hydrauliques avec valves de protection lorsque le débit/ la pression varie afin de préserver les joints d'entraînement et maintenir la vitesse de lame.

Domaines d'utilisation

• Carrières et taille de pierre : réaliser des joints droits sur blocs pour limiter les fissurations dues au tir et améliorer le rendement en pierre.
• Démolition urbaine et sciage de béton : réaliser des tranchées propres dans du béton armé jusqu'à 1 400 mm sans perturber les chaussées adjacentes.
• Tranchées techniques et fondations profondes : produire des arêtes verticales nettes pour des travaux d'excavation et de fondation sécurisés.
• Flux de travail sur sites complexes : après découpe de précision par la scie, les équipes utilisent souvent brise-roches, fraises à rocher, godets tamis, broyeurs pour béton et tarières selon les besoins.

Résumé de cas
Dans une carrière, l'utilisation d'une scie YG-CF4 (disque 2,8 m, profondeur 1 400 mm, 30 MPa, 190 L/min) sur une excavatrice de 20 t a augmenté le rendement en pierre d'environ 80%, produit des bords propres sans meulage secondaire et réduit significativement les coûts d'exploitation.

Conseils opérateur

• Laissez le poids de la lame et un débit hydraulique régulier travailler ; évitez d'enfoncer la flèche pour prévenir le blocage de la lame.
• Maintenez une alimentation hydraulique régulière et un refroidissement par eau continu pour réduire l'usure des segments diamantés et éviter la surchauffe.
• Nettoyez la poussière de roche à l'intérieur du carter de lame chaque soir pour éviter le durcissement des dépôts qui peut bloquer l'arbre d'entraînement.

Points fréquents

• Lame simple vs double : la lame simple permet d'atteindre des coupes plus profondes (jusqu'à 1 400 mm). Les lames doubles réalisent deux joints parallèles simultanément pour la coupe de blocs et le profil d'arête.
• Effets d'un appairage hydraulique inadapté : un débit insuffisant réduit la vitesse de lame et l'efficacité de coupe ; une pression trop basse peut bloquer les moteurs. Utilisez les débits/pressions recommandés ou des valves de protection.

Spécifications techniques

• Modèles : YG-CF1, YG-CF2, YG-CF3, YG-CF4 (couverture 2–30 T).
• Diamètre disque : 0,4 m à 2,8 m selon modèle.
• Largeur de coupe : 5 mm (YG-CF1) à 20 mm (YG-CF4).
• Profondeur de coupe max : ≤400 mm (YG-CF1), ≤800 mm (YG-CF2), ≤1100 mm (YG-CF3), ≤1400 mm (YG-CF4).
• Pression de service : 30 MPa (tous modèles).
• Débits hydrauliques requis : 30 L/min (YG-CF1), 80 L/min (YG-CF2), 120 L/min (YG-CF3), 190 L/min (YG-CF4).
• Applications typiques : démolition intérieure, tranchées peu profondes, réparation routière, tranchées utilitaires, sciage de granit/carrière, roches lourdes, coupes de fondation profondes.
