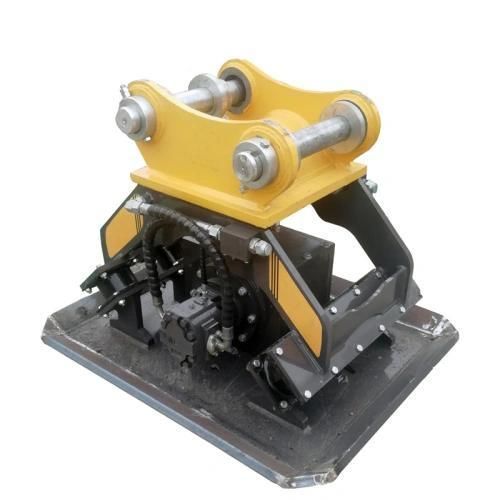

Plaque vibrante pour excavatrice YG series

de compactage

Aperçu du produit
Un compacteur à plaque monté sur excavateur transforme le débit hydraulique en vibration haute fréquence pour obtenir un compactage profond et homogène. Comparé aux pilonneuses piétonnes, il atteint des tranchées étroites ou profondes en toute sécurité, augmente la productivité journalière et réduit la présence de personnel dans les fouilles dangereuses.

Domaines d'utilisation

• Tranchées de canalisations et remblaiement de réseaux : Accède aux tranchées étroites et profondes pour compacter les couches de sol et prévenir les tassements ultérieurs.
• Talus routiers et berges : La portée du bras d'excavateur permet de compacter des pentes raides et de façonner les berges depuis une position sûre.
• Compactage d'appuis et fondations : La vibration haute fréquence est efficace en zones confinées pour répondre aux exigences de compactage.
• Nettoyage de chantier et travaux de drainage : Utilisé souvent avec d'autres accessoires d'excavateur pour le nivellement, le nettoyage et la préparation du drainage.

Spécifications (modèles)

• YG-32 : Excavateurs adaptés 4–9 T ; Force de vibration 40 kN ; Fréquence d'excitation ≥2000 RPM ; Pression de service 15 MPa ; Débit max 60 L/min ; Dimensions 900×550×750 mm ; Zone d'impact 900×550 mm ; Poids 380 kg ; Applications type : tranchées utilitaires étroites, cours, sols peu profonds.
• YG-50 : Excavateurs adaptés 10–18 T ; Force de vibration 65 kN ; Fréquence d'excitation ≥2000 RPM ; Pression 15 MPa ; Débit max 100 L/min ; Dimensions 1160×700×930 mm ; Zone d'impact 1160×700 mm ; Poids 550 kg ; Applications type : réparations de voirie urbaine, remblaiement de tranchées moyennes.
• YG-80 : Excavateurs adaptés 20–27 T ; Force de vibration 110 kN ; Fréquence d'excitation ≥2200 RPM ; Pression 15 MPa ; Débit max 160 L/min ; Dimensions 1350×900×1000 mm ; Zone d'impact 1350×900 mm ; Poids 920 kg ; Applications type : couches de chaussée d'autoroute, remblaiement de canalisations profondes.
• YG-107 : Excavateurs adaptés 30–40 T ; Force de vibration 150 kN ; Fréquence d'excitation ≥2200 RPM ; Pression 15 MPa ; Débit max 160 L/min ; Dimensions 1350×900×1050 mm ; Zone d'impact 1350×900 mm ; Poids 1050 kg ; Applications type : plateformes minières, fondations de bâtiments lourds.

Conseils opérateur & maintenance

• Installer une soupape de décharge sur la ligne hydraulique ; une pression excessive endommage les moteurs hydrauliques et un débit trop élevé surcharge les paliers excentriques.
• Travailler du bas vers le haut des talus pour éviter que les matériaux meubles ne glissent vers le bas et n'endommagent la pente.
• Vérifier hebdomadairement les amortisseurs en caoutchouc et les boulons de montage ; des fixations lâches transmettent les vibrations au bras et peuvent abîmer les vérins.
• Graisser les paliers de l'arbre excentrique toutes les 40 heures de fonctionnement avec une graisse haute température pour prolonger la durée de vie des roulements.

Spécifications techniques

• Brand: YG Machinery
• Famille de modèles : série YG (YG-32, YG-50, YG-80, YG-107)
• Poids porteur adapté : 4–40 T selon modèle
• Plage de force de vibration : 40–150 kN selon modèle
• Fréquence d'excitation : ≥2000–≥2200 RPM (selon modèle)
• Pression hydraulique de service : 15 MPa pour les modèles listés
• Débit hydraulique maximal : 60, 100 ou 160 L/min (selon modèle)
• Dimensions typiques et zones d'impact : voir liste des modèles ci-dessus
• Poids machine par modèle : 380 kg (YG-32), 550 kg (YG-50), 920 kg (YG-80), 1050 kg (YG-107)
• Applications principales : remblai de tranchées, compactage de couches de chaussée, fondations et talus, tranchées utilitaires étroites
• Accessoires/recommandations d'installation : amortisseurs en caoutchouc résistants pour isoler le recul ; soupape de décharge sur la conduite d'huile
