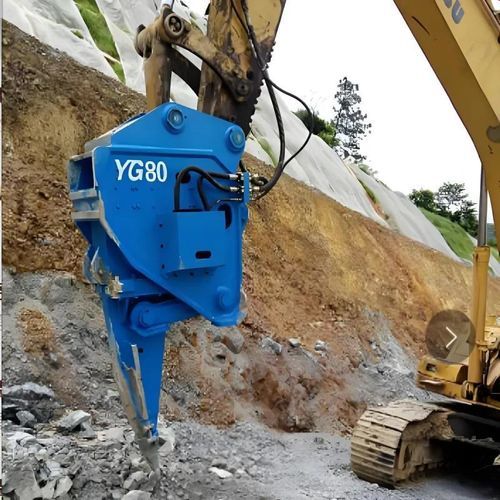

Ripper vibrant YG series

Aperçu
Un ripper vibrant utilise des vibrations haute fréquence combinées à une action de traction pour fissurer les roches altérées et les formations fracturées, augmentant le débit d'extraction tout en réduisant la température hydraulique et les chocs sur le bras comparé aux marteaux hydrauliques monopiston.

Performances et avantages

• Amélioration typique de productivité de 3–5× sur matériaux fracturés (données terrain sur grès rouge, roches altérées et gypse).
• Températures d'huile hydraulique plus basses et contraintes réduites sur le bras si le ripper est correctement dimensionné.
• Taux de panne réduit et entretien simplifié des dents grâce aux capuchons de dents boulonnables.

Conseils terrain

• Incliner la dent à faible angle et la racler pour que la vibration se propage le long des couches plutôt que percer verticalement.
• Sur calcaire fissuré, positionner la lame le long des failles naturelles pour accélérer la rupture.
• Contrôler la tension des goupilles toutes les 4 heures de fonctionnement et graisser régulièrement le boîtier d'engrenage excentrique.

Principe de fonctionnement
Des composants hydrauliques génèrent une vibration haute fréquence tandis que le ripper applique une action de traction. La vibration induit des fissures internes et le ripper extrait la roche brisée, assurant un avancement plus rapide en terrains fracturés ou altérés que les marteaux traditionnels.

Applications typiques

• Carrières à ciel ouvert : déchiquetage rapide de grès, schiste et calcaire sans explosifs.
• Tranchées sous-marines : boîtiers étanches opérant contre la pression d'eau.
• Sol gelé & exploitation du gypse : efficace sur pergélisol et couches minérales.
• Préparation de chantier & défrichage : usage combiné avec coupe-racines ou pulvériseurs de béton.

Comment adapter un ripper vibrant à la taille de la pelle
Le choix du porte-machine et du débit hydraulique protège la pompe et maximise l'effort de rupture. Lignes directrices de correspondance modèle :

• Pelles moyennes (20–29 t) : YG-30, YG-40 — 120–170 L/min, ~3000–3300 kg.
• Pelles lourdes (30–46 t) : YG-50, YG-60 — 175–250 L/min, ~4900–5200 kg.
• Exploitation minière intensive (46–90 t) : YG-70, YG-80 — 280–450 L/min, ~6800–9600 kg.

Résumé de cas terrain
Dans une carrière, le remplacement d'un marteau hydraulique classique par un YG-60 monté sur une pelle de 36 t a porté la production journalière d'environ 300 t/j à >1000 t/j, réduit la consommation de carburant par tonne d'environ 20% et diminué les coûts de maintenance d'environ 35% grâce à la baisse des températures hydrauliques et des contraintes sur le bras.

Table technique
Model | Pelles applicables (t) | Débit (L/min) | Pression de travail (Kg) | Poids (Kg)
YG-30 | 20–25 | 120–140 | 260–315 | 3000
YG-40 | 25–29 | 145–170 | 260–315 | 3300
YG-50 | 30–36 | 175–210 | 260–315 | 4900
YG-60 | 36–46 | 215–250 | 260–315 | 5200
YG-70 | 46–60 | 280–345 | 260–315 | 6800
YG-80 | 60–90 | 350–450 | 260–315 | 9600

FAQ

• En quoi un ripper vibrant diffère-t-il d'un marteau hydraulique ? — Le marteau frappe par piston ; le ripper vibrant combine vibration haute fréquence et action de traction pour fissurer et extraire la roche, surpassant le marteau sur matériaux fracturés.
• La vibration abîme-t-elle le bras de la pelle ? — Si l'unité est correctement dimensionnée et installée, les éléments d'absorption limitent les chocs transmis et protègent le porteur.
• Comment entretenir les dents usées ? — Les pointes sont en alliage résistant à l'usure ; elles se soudent ou se remplacent rapidement via des capuchons boulonnables sur site.

Caractéristiques techniques

• Famille de produit : série YG (YG-30 à YG-80).
• Taille de pelle applicable : 20–90 t selon modèle.
• Débit hydraulique : 120–450 L/min selon modèle.
• Pression de travail : ~260–315 Kg.
• Gamme de poids : ~3000–9600 kg.
• Applications principales : carrières, tranchées sous-marines, sols gelés, gypse, préparation de chantier.
