Cisaille hydraulique d'armature pour béton YG series

pour tuyauxà haute dureté

Présentation

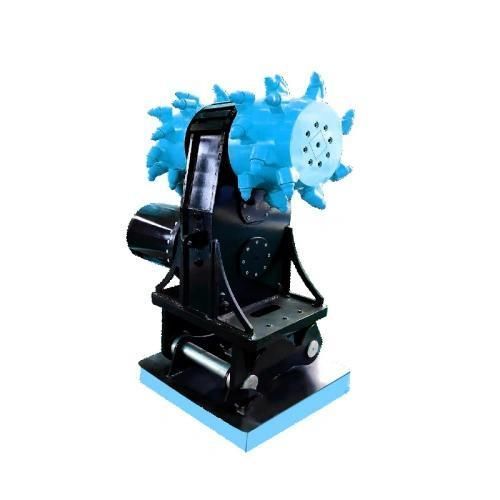

Une fraiseuse hydraulique à tambour fraise les roches altérées, les schistes et les grès argileux avec faible vibration et faible bruit, produisant des surfaces soignées et des particules de 10–50 mm adaptées au remblai immédiat. Par rapport aux brise-roches hydrauliques traditionnels, elle coupe 3 à 5× plus vite sur ces matériaux.

Options d'entraînement et puissance
Les systèmes d'entraînement comprennent entraînement par chaîne et entraînement hydraulique direct pour porteurs légers, et conceptions à double moteur avec transmission engrenée pour usages miniers lourds. Les doubles moteurs engrenés délivrent des couples très élevés (exemples jusqu'à ~111 300 N·m) pour le fraisage de roches dures.

Conseils de sélection
Assortir la fraiseuse au poids du porteur (pelle), au débit hydraulique auxiliaire maximal et à la pression nominale. Vérifier sur site le débit de la ligne auxiliaire et la contre-pression de retour avant l'affectation : un débit insuffisant limite la vitesse de rotation et une contre-pression élevée fait rapidement surchauffer les moteurs hydrauliques et détériore les joints.

Comparaison des modèles
Model | Carrier Weight (T) | Rated Flow (L/min) | Rated Pressure (MPa) | Max Torque (N.m) | Pick Teeth (pcs)
YG-140 | 3 – 8 T | 40 L/min | 28 MPa | 3,000 N.m | 22 – 44 pcs
YG-210S | 18 – 25 T | 268 L/min | 28 MPa | 9,000 N.m | 44 – 68 pcs
YG-350 | 30 – 50 T | 580 L/min | 30 MPa | 23,500 N.m | 76 pcs
YG-800 | 80 – 120 T | 1,800 L/min | 35 MPa | 111,300 N.m | 84 pcs

Flux de travail conseillé sur chantier
Pour le tri des déblais et le remblai immédiat, associer la fraiseuse à un godet cribleur pour séparer les fines. Ajouter un godet concasseur pour les blocs de grande taille. Pour la démolition de fondations, combiner avec un brise-pieu ou un pulvérisateur hydraulique pour enlever colonnes, casser dalles et couper armatures.

Zones d'application

• Tunellisation et tranchées profondes : profiler les tunnels, nettoyer les sur-excavations et rugosifier les parois en limitant les fissurations du substrat.
• Tranchées pour réseaux et poussée de tuyaux : découper des tranchées étroites avec parois verticales soignées et produire un granulât fin adapté au remblai immédiat des canalisations.
• Découpe et démolition sous-marine : rognage de pieux et parois intérieures sous l'eau sans destruction par forte vibration.
• Carrières spécialisées et sylviculture : ébarber les coins de carrière, moudre les souches et niveler des pentes abruptes où les godets standards échouent.

Notes opérateur & FAQ (sélection)

• La durée de vie des dents dépend de la dureté et de l'abrasivité des roches : environ 200–300 h en schiste/mudstone tendre, 50–80 h en grès très abrasif ; les pointes carbure renforcées prolongent la durée de vie.
• Les fraiseuses hydrauliques exigent un débit d'huile élevé et une contre-pression de retour très faible ; un faible débit limite la vitesse et une contre-pression élevée endommage les joints des moteurs.
• Les particules usinées mesurent typiquement 10–50 mm, répondant souvent aux exigences de remblai de tranchée sans concassage supplémentaire.

Caractéristiques techniques

• Brand: YG Machinery
• Dénomination commerciale : YG series
• Plage de poids recommandée des porteurs : 3 T à 120 T
• Plage de débits hydrauliques nominale : 40 L/min à 1 800 L/min
• Plage de pressions nominales : 28 MPa à 35 MPa
• Exemples de couple maximal : 3 000 N.m (YG-140), 9 000 N.m (YG-210S), 23 500 N.m (YG-350), 111 300 N.m (YG-800)
• Nombre de dents : 22–84 pcs selon le modèle
• Granulométrie usinée typique : 10–50 mm (adaptée au remblai de tranchée)
• Options d'entraînement : entraînement par chaîne, entraînement hydraulique direct, double moteur engrené
• Accessoires recommandés : godet cribleur pour séparation des fines ; godet concasseur pour gros blocs ; brise-pieu ou pulvérisateur hydraulique pour démolition béton
• Refroidissement/contrôle poussière : systèmes d'arrosage interne recommandés pour usage tunnel/souterrain
• Précaution opérationnelle : vérifier toujours le débit hydraulique auxiliaire et la contre-pression de retour avant l'utilisation pour éviter la surchauffe des moteurs
