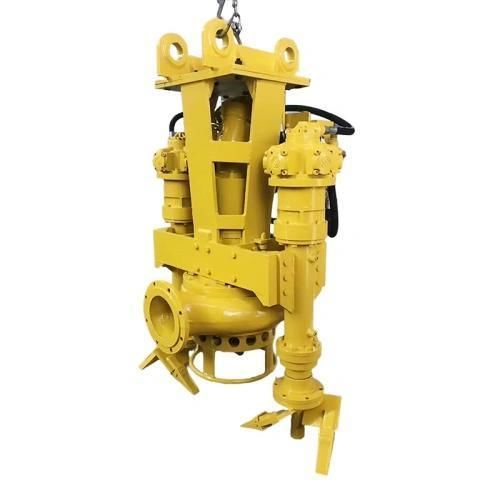

Pompe hydraulique à palettes YG series

à moteur hydrauliqueà commande hydrauliqueen métal

Présentation du produit Une pompe à sable hydraulique pour pelle mécanique offre un rendement de dragage nettement supérieur à celui des pompes électriques submersibles, grâce à l'utilisation de la puissance hydraulique principale de la pelle pour générer un couple élevé. Le système combine un entraînement hydraulique direct avec un agitateur de fond à haute teneur en chrome et des couteaux latéraux rotatifs pour briser rapidement les dépôts de sable compacts et pomper des boues présentant une densité de matières solides pouvant atteindre 60 % en poids. Le fonctionnement hydraulique élimine les risques de surchauffe du moteur associés aux entraînements électriques et permet un dragage fiable en eaux profondes ainsi que des applications dans des environnements fortement abrasifs. Principaux avantages

• Rendement de dragage supérieur de 50 % par rapport aux pompes électriques submersibles sur de nombreux chantiers
• L'entraînement hydraulique direct utilise la puissance de la pompe de la pelle pour fournir un couple élevé, adapté au sable et au gravier susceptibles de provoquer des colmatages
• Composants de la partie humide à hautecomposants de la partie humide en chrome pour une résistance à l’abrasion et une durée de vie prolongée
• Les couteaux latéraux et l’agitateur brisent le sable compacté et augmentent l’efficacité d’aspiration
• Pompage en toute sécurité de boues à forte teneur en matières solides (jusqu’à environ 60 % en poids) pour le dragage intensif

Applications courantes

• Dragage fluvial et désenvasement de barrages : extrait les mélanges d’argile, de limon et de gravier des fonds fluviaux profonds
• Récupération des zones côtières et dragage portuaire : monté sur des pelles à longue portée ou des barges pour le-distance de la boue et du sable
• Nettoyage des résidus miniers et des bassins de décantation : les parties humides en alliage lourd résistent aux résidus abrasifs
• Déblayage de grands chantiers et transport de boues sous-marines : s’intègre à d’autres équipements de pelle (criblage, découpe) pour les chantiers polyvalents

Modèles de pompes et tableau des performances d'usine Modèle de pompe | Débit (m³/h) | Hauteur de refoulement (m) | Puissance de l'agitateur | Couple de l'agitateur | Tonnage de la pelle | Application sur le terrain correspondante YG200-15 | 200 m³/h | 15 m | 5,5 kW | 1 556 N·m | 10 t – 20 t | Dragage en eaux peu profondes, sable fin, désenvasement de bassins YG150-30 | 150 m³/h | 30 m | 5,5 kW | 1 556 N·m | 10 t–20 t | Eaux plus profondes, pompage à hauteur de refoulement moyenne YG300-20 | 300 m³/h | 20 m | 5,5 kW | 1 556 N·m | 10 t–20 t | Désenvasement de cours d'eau de taille moyenne, extraction de sable à haut débit YG500-15 | 500 m³/h | 15 m | 7,5 kW | 1 946 N·m | 20 t–30 t | Déblais de barrage à haut débit, nettoyage des boues portuaires YG250-35 | 250 m³/h | 35 m | 7,5 kW | 1 946 N·m | 20 t–30 t | Pelles de taille moyenne à grande, canalisations longue distance YG400-30 | 400 m³/h | 30 m | 15 kW | 2 433 N·m | 30 t–40 t | Pompage de scories lourdes, extraction de sable de rivière, boues épaisses YG400-40 | 400 m³/h | 40 m | 15 kW | 2 433 N·m | 30 t–40 t | Récupération à très haute hauteur de refoulement, dragage en eaux profondes Conseils à l'opérateur

• Démarrez d'abord les couteaux latéraux pour ameublir les couches de sable avant d'abaisser l'aspiration de la pompe ; plonger l'aspiration de la pompe directement dans du sable dur peut bloquer les orifices d'aspiration.
• Rincez la pompe à l'eau claire pendant plusieurs minutes après chaque quart de travail afin d'éliminer les grains de sable déposés et d'éviter le grippage de la roue.

Résumé de cas (exemple de chantier)

• Défi : les pompes électriques installées sur un lit de rivière compacté rencontraient des difficultés dues à la faible densité des boues et à des blocages fréquents de la roue.
• Solution : une pompe à sable hydraulique montée sur une pelleteuse de taille moyenne, équipée d’un agitateur de 7,5 kW et de couteaux latéraux.
• Résultat : la densité de la boue a augmenté (exemple : >45 %) et le rendement quotidien en sable a doublé ; l’entraînement hydraulique a éliminé les problèmes antérieurs de surchauffe du moteur et réduit les temps d’arrêt.

Questions fréquentes

• Pourquoi ajouter des couteaux latéraux hydrauliques ? Les couteaux latéraux rotatifs creusent dans les couches dures lorsque l’aspiration d’eau seule ne suffit pas à briser le sable ou l’argile compactés, ce qui augmente la densité de la boue à l’aspiration.
• Puis-je installer ce système sur des pelles sans conduites hydrauliques supplémentaires ? Des circuits auxiliaires ou des vannes de dérivation peuvent être utilisés pour acheminer le débit d’huile vers les couteaux latéraux sans ajouter de nouvelle pompe principale dédiée.
• Quelle est la durée de vie des roues et sont-elles faciles à remplacer ? Les pièces d’usure en contact avec le fluide sont en alliage Cr26 à haute teneur en chrome et ont généralement une durée de vie de 800 à 1 200 heures dans des conditions normales de sable ; la conception à carter divisé permet de remplacer les roues sur site en quelques heures.

Caractéristiques / Spécifications techniques

• Désignation de la série : série YG (plusieurs modèles disponibles : YG150-30, YG200-15, YG250-35, YG300-20, YG400-30, YG400-40, YG500-15)
• Plage de débit : 150–500 m³/h selon le modèle
• Plage de hauteur de refoulement : 15–40 m selon le modèle
• Puissance de l’agitateur : options courantes 5,5 kW, 7,5 kW, 15 kW
• Couple de l'agitateur : de ~1 556 N·m à ~2 433 N·m selon le modèle
• Tonnage recommandé de la pelleteuse : 10 T à 40 T (selon le modèle)
• Matériaux de la partie humide : fonte en alliage à haute teneur en chrome (Cr26) pour une résistance à l’usure
• Caractéristiques techniques : entraînement hydraulique direct, agitateur inférieur, couteaux latéraux rotatifs, carter divisé pour un entretien en ligne
