Brise-pieux hydraulique

Présentation
Choisir un casse-pieux inadapté peut endommager les armatures internes et ralentir l'ajustage des pieux. Ce casse-pieux hydraulique modulaire utilise des vérins synchronisés et des ciseaux en alliage pour écraser les têtes de pieux coffrées ou préfabriquées en quelques secondes. Sur le terrain, il est généralement 15 à 20 fois plus rapide qu’un marteau-piqueur manuel, tout en préservant la structure du radier et en réduisant les risques d'accident.

Principe de fonctionnement
L'outil applique une pression ponctuelle concentrée via des ciseaux trempés pour fracturer la matrice en béton sans couper les armatures. Les cadres modulaires emboîtables permettent d'ajouter ou retirer des éléments pour adapter le diamètre intérieur aux différents diamètres de pieux. Les ciseaux sont goupillés à la tête de vérin et peuvent être remplacés sur chantier en retirant une goupille de verrouillage.

Principales variantes

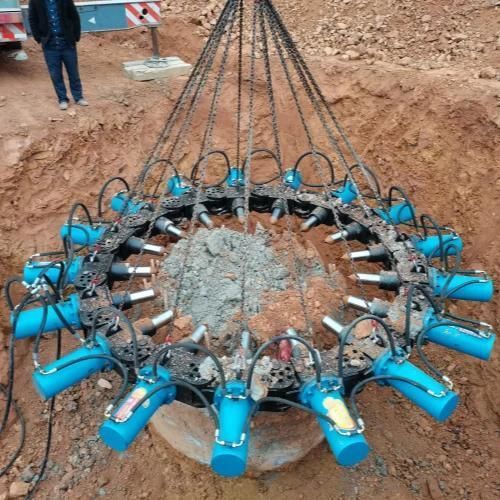

• Casse-pieux rond modulaire : Modules circulaires emboîtables pour ajuster rapidement le diamètre intérieur et fendre proprement les pieux ronds (environ 300 mm à 2000 mm) avec une action radiale homogène.
• Casse-pieux carré : Vérins hydrauliques 4 voies lourds pour appliquer une force égale sur les quatre faces et obtenir des arêtes plates et nettes sur sections carrées préfabriquées (environ 300 mm à 600 mm).

Conseils d'utilisation sur chantier

• Respecter strictement le nombre de modules correspondant au diamètre du pieu ; une combinaison incorrecte provoque une poussée inégale et peut déformer les armatures internes.
• Après avoir fissuré le noyau en béton, remonter le bras de la pelle lentement pour que l'outil soulève et libère le bloc de béton cassé proprement.
• Les ciseaux se remplacent sur site en quelques minutes en retirant la goupille de verrouillage et en échangeant les outils.

Match entre casse-pieux et caractéristiques de l'excavatrice ou de la centrale hydraulique

• Petits ensembles modulaires (3–6 éléments) : Conviennent aux pieux 300–800 mm. Débit hydraulique typique : 25–60 L/min à 25–30 MPa ; compatibles avec pelles d’environ 15 tonnes.
• Ensembles moyens (7–10 éléments) : Conviennent aux pieux 800–1400 mm. Débit typique : 60–100 L/min ; adaptés aux pelles 20–30 tonnes.
• Ensembles grands diamètre (11–14 éléments) : Pour pieux 1400–2000 mm (ponts, voies ferrées). Nécessitent 100–140 L/min et s'alimentent idéalement via stations hydrauliques dédiées.

Applications typiques

• Fondations de lignes à grande vitesse et ponts — purge rapide des têtes de pieux massifs tout en préservant les armatures.
• Travaux portuaires et digues — utilisé avec grues ou pelles pour le retranchement de pieux marins ou fluviaux.
• Chantiers commerciaux et industriels — démolition contrôlée de rangées de pieux préfabriqués carrés ou de tubes en béton précontraint à haute résistance.

Paramètres du casse-pieux (tableau)
Module Number | PCS | 4 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18
Combination of the total weight | KG | 1600 | 2640 | 2970 | 3300 | 3630 | 3960 | 4290 | 4620 | 4950 | 5280 | 5610 | 5940
Pile diameter range | m | 400-600 | 600-800 | 800-1000 | 1000-1150 | 1150-1300 | 1300-1500 | 1500-1650 | 1650-1800 | 1800-1970 | 1970-2200 | 2200-2360 | 2360-2500
Hydraulic excavator | T | 20T-30T (small modules) | 20T-30T | 20T-30T | 30T-40T (medium modules) | 30T-40T | 30T-40T | Hydraulic system / pump station (larger sets) | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station | Hydraulic system / pump station
Max. Thrust | 300KN
Max. Cylinder Trip | 300mm
Chisel diameter | 110mm
Single module weight | 335KG
Max. Cylinder Pressure | 300MPa
Max. Hoist Capacity | ≤500mm
Single module size | 1015*865*340mm
Machinery tonnage (recommended) | ≥20T
Location pin | Φ35

Questions fréquentes

• Le casse-pieux va-t-il écraser les armatures internes ? Non — correctement utilisé, le ciseau fracture le béton sans couper ni arracher les armatures.
• Un même ensemble peut-il couvrir plusieurs diamètres ? Oui — la conception modulaire permet d'ajouter ou retirer des modules pour passer d'un diamètre rond à un autre.
• Comment remplacer les ciseaux usés ? Ils sont goupillés sur la tête de vérin ; extraire la goupille de verrouillage pour les remplacer sur chantier.

Caractéristiques / spécifications techniques

• Nombre de modules disponibles : 4, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18 pcs
• Poids total assemblé (exemples) : 1600 kg (4 pcs) jusqu’à 5940 kg (18 pcs)
• Plage de diamètres couverte : env. 400 mm jusqu’à 2500 mm selon l'ensemble de modules
• Support recommandé : pelles d’environ 15T (petits ensembles) jusqu’à stations hydrauliques dédiées pour les plus grands ensembles ; recommandation courante ≥20T
• Force maximale : 300 kN
• Course maximale du vérin : 300 mm
• Diamètre du ciseau : 110 mm
• Poids d’un module : 335 kg
• Taille d’un module : 1015 × 865 × 340 mm
• Pression maximale du vérin : 300 MPa
• Hauteur maximale de levage (béton cassé) : ≤500 mm
• Diamètre de la goupille de positionnement : Φ35
