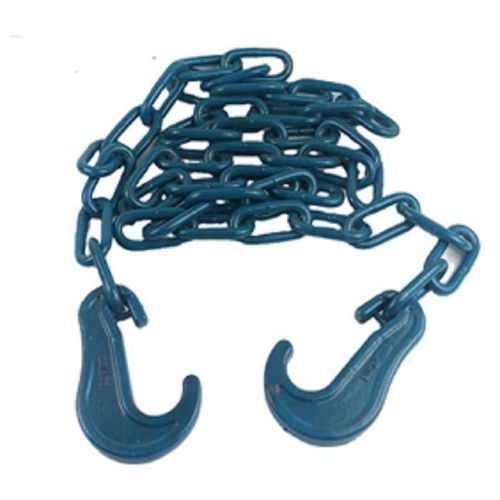

Chaîne en acier galvanisé LCL series

en acier à revêtement par poudreen acier forgéforgée

Introduction
Les systèmes d'arrimage à chaîne à maillons longs avec embouts forgés sont conçus pour l'arrimage Ro-Ro et la sécurisation générale des cargaisons. Les ensembles associent chaîne à maillons longs, embouts en acier forgé et tendeurs compatibles pour assurer une retenue fiable des cargaisons lors du transport maritime. Plusieurs diamètres de chaîne sont disponibles selon les exigences des navires et les masses transportées.

Applications
Arrimage de véhicules Ro-Ro, fixation de remorques, transport d'engins lourds, transport de modules offshore, retenue de cargaisons générales.

Matériau
Chaîne à maillons longs avec embouts forgés.

Traitement thermique
Revenu et trempe (quenching and tempering).

Tendeurs compatibles
Tendeurs d'arrimage 9 mm, 11 mm, 13 mm (tendeurs adaptés aux dimensions des chaînes).

Finition de surface
Peinture poudre ou galvanisation.

Couleurs disponibles
Naturel, vert, rouge, orange, bleu, noir.

Caractéristiques produit

• Conception à maillons longs offrant un réglage flexible et une connexion aisée aux crochets, manilles, tendeurs et oeillets de pont.
• Embouts forgés pour un transfert de charge fiable et un service répété.
• Protection contre la corrosion avec revêtement poudre ou galvanisation pour environnements marins et offshore.
• Adapté aux navires Ro-Ro, cargos, transport offshore et arrimage de projets.
• Options de personnalisation: longueurs de chaîne, embouts, marquages, couleurs et spécifications sur demande.
• Restriction: conçu uniquement pour l'arrimage de cargaisons — ne pas utiliser pour levage en suspension ou charges suspendues.

Paramètres (Modèles)
Model | Taille de chaîne | Embouts | Matériau | Traitement thermique | Finition de surface
LCL-9 | 9 mm | Chaîne & Crochet | Acier forgé | Revenu et trempe | Peinture poudre / Galvanisé
LCL-11 | 11 mm | Chaîne & Crochet | Acier forgé | Revenu et trempe | Peinture poudre / Galvanisé
LCL-13 | 13 mm | Chaîne & Crochet | Acier forgé | Revenu et trempe | Peinture poudre / Galvanisé

Spécifications dimensionnelles des chaînes
Taille chaîne | D | L | L1 | MBL (kN) | POIDS (kg)
9 | 11 | 575 | 275 | 100 | 3.4
11 | 12 | 585 | 345 | 150 | 4.5
13 | 14 | 595 | 385 | 200 | 5.6

Normes
Fabriqué avec composants en acier forgé, traitement thermique de type trempe et revenu pour systèmes d'arrimage maritime. Chaque ensemble subit contrôle dimensionnel, inspection des composants, vérification d'assemblage et essais mécaniques avant expédition. Convient pour arrimage Ro-Ro, sécurisation de cargaisons générales, transport offshore et opérations de retenue de cargaison. Inspecter régulièrement corrosion, allongement de chaîne, usure des crochets, déformations, endommagement du revêtement et usure excessive avant utilisation.

Caractéristiques / spécifications techniques

• Série: Série LCL (modèles: LCL-9, LCL-11, LCL-13)
• Matériaux: Acier forgé pour embouts; construction en chaîne à maillons longs
• Traitement thermique: Revenu et trempe
• Finition de surface: Peinture poudre ou galvanisé
• Couleurs disponibles: Naturel, vert, rouge, orange, bleu, noir
• Tendeurs compatibles: 9 mm, 11 mm, 13 mm (tendeurs d'arrimage)
• Domaines d'application: Arrimage véhicules Ro-Ro, fixation de remorques, transport d'engins lourds, transport de modules offshore, retenue de cargaisons générales
• Restriction: Pour arrimage de cargaisons uniquement — ne pas utiliser pour levage en suspension ou charges suspendues
• Modèle LCL-9: Taille chaîne 9 mm — MBL 100 kN — Poids 3.4 kg
• Modèle LCL-11: Taille chaîne 11 mm — MBL 150 kN — Poids 4.5 kg
• Modèle LCL-13: Taille chaîne 13 mm — MBL 200 kN — Poids 5.6 kg
