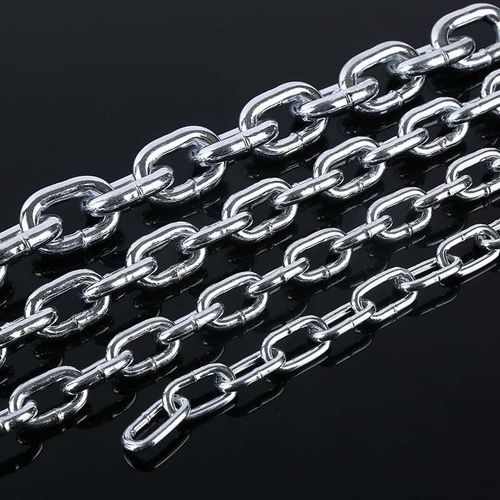

Chaîne de délimitation

d'ancrede signalisationen acier

Présentation du produit
La chaîne DIN 766 (chaîne à maillons courts soudée) est la référence dimensionnelle pour les chaînes à maillons courts. La taille nominale correspond au diamètre du fil constituant le maillon. Disponible en plusieurs nuances d'acier et finitions de surface pour la résistance à la corrosion et les applications industrielles générales. Destinée aux chaînes d'ancrage, clôtures, barrières et applications antivol ; ne convient pas pour le levage aérien ou le levage en surcharge.

Introduction

• Options de matériau : AISI 316 acier inoxydable, aciers au carbone (Q235, Q195), acier à haute teneur en carbone, acier au manganèse, CM490, super acier au carbone
• Traitements de surface : couleur primaire, électro-galvanisation, galvanisation à chaud, noircissement, pulvérisation plastique, peinture par trempage
• Options d'emballage : sacs, bobines emballées, tambours plastiques, tambours métalliques, caisses en bois, cartons
• Type de chaîne : chaîne soudée à maillons courts
• Important : ne pas utiliser pour le levage aérien ou le levage en surcharge

Utilisation

• Chaînes d'ancrage
• Clôtures et barrières
• Installations antivol et de sécurité
• Applications industrielles générales non destinées au levage

Paramètres
En-tête du tableau : SIZE | +/-MM | INSIDE LENGTH (MM) | +MM | -MM | INSIDE WIDTH (MM) | OUTSIDE WIDTH (MM) | LENGTH PER 11 LINKS (MM) | +MM | -MM | WEIGHT PER M (KG)
2 | 0.2 | 12 | 0.2 | 0.2 | 3.5 | 7.5 | 132 | 1 | 0.5 | 0.07
3 | 0.2 | 16 | 0.2 | 0.2 | 4.2 | 11 | 176 | 1.4 | 0.7 | 0.16
4 | 0.2 | 16 | 0.3 | 0.2 | 5 | 13.7 | 176 | 2.1 | 1.1 | 0.32
5 | 0.2 | 18.5 | 0.4 | 0.2 | 6 | 17 | 203.5 | 2.4 | 1.2 | 0.5
6 | 0.2 | 18.5 | 0.4 | 0.2 | 7.2 | 20.2 | 203.5 | 2.4 | 1.2 | 0.8
7 | 0.3 | 22 | 0.4 | 0.2 | 8.4 | 23.8 | 242 | 3 | 1.4 | 1.1
8 | 0.3 | 24 | 0.4 | 0.2 | 9.6 | 27.2 | 264 | 3.2 | 1.5 | 1.4
9 | 0.4 | 27 | 0.5 | 0.3 | 10.8 | 30.6 | 297 | 3.6 | 1.8 | 1.8
10 | 0.4 | 28 | 0.5 | 0.3 | 12 | 34 | 308 | 3.7 | 1.9 | 2.2
11 | 0.4 | 31 | 0.5 | 0.3 | 13.2 | 37.4 | 341 | 4 | 2 | 2.7
12 | 0.3 | 36 | 0.6 | 0.3 | 14.4 | 40.8 | 396 | 4.4 | 2.2 | 3.1
13 | 0.5 | 36 | 0.6 | 0.3 | 15.6 | 44.2 | 396 | 4.6 | 2.4 | 3.8
14 | 0.6 | 41 | 0.7 | 0.4 | 16.8 | 47.6 | 451 | 5.4 | 2.7 | 4.4
16 | 0.6 | 45 | 0.8 | 0.4 | 19.2 | 54.4 | 495 | 6 | 3 | 5.7
18 | 0.9 | 50 | 0.8 | 0.4 | 21.6 | 61.2 | 550 | 6.6 | 3.3 | 7.3
19 | 0.4 | 53 | 0.9 | 0.4 | 22.8 | 64.6 | 583 | 7 | 3.7 | 7.97
20 | 1 | 56 | 1 | 0.5 | 24 | 68 | 616 | 7.4 | 3.7 | 9
23 | 1.2 | 64 | 1.1 | 0.5 | 27.6 | 78.2 | 704 | 8.4 | 4.2 | 12
26 | 1.3 | 73 | 1.2 | 0.6 | 31.2 | 88.4 | 803 | 9.6 | 4.8 | 15
28 | 1.4 | 78 | 1.3 | 0.65 | 33.8 | 95.2 | 858 | 10.2 | 5.1 | 18
30 | 1.5 | 84 | 1.4 | 0.7 | 41 | 102 | 924 | 11 | 5.5 | 19.5
32 | 1.6 | 90 | 1.5 | 0.75 | 43 | 108.8 | 990 | 11.8 | 5.9 | 23

Normes

• Chaîne DIN 766 (maillons courts)
• Chaîne DIN 764 (maillons moyens)
• Chaîne DIN 763 (maillons longs)
• Chaîne DIN 5685
• Chaîne DIN 22252

Caractéristiques / spécifications techniques

• Model name: Din 766 Chain
• Normes applicables : DIN 766 et normes DIN associées
• Options de matériau : AISI 316 inox, aciers au carbone (Q235, Q195), acier à haute teneur en carbone, acier au manganèse, CM490, super acier au carbone
• Traitements de surface : électro-galvanisation, galvanisation à chaud, noircissement, pulvérisation plastique, peinture par trempage, couleur primaire
• Méthodes d'emballage : sacs, bobines emballées, tambours plastiques, tambours métalliques, caisses en bois, cartons
• Type de chaîne : chaîne soudée à maillons courts
• Usages prévus : chaînes d'ancrage, clôtures, barrières, applications antivol, opérations générales non destinées au levage
• Gamme de tailles : diamètres nominaux des maillons de 2 mm à 32 mm avec dimensions et poids par mètre (voir paramètres)
• Avertissement : non adaptée au levage aérien ou au levage en surcharge
