Chaîne en acier

en acier au carbonerondezinguée

Introduction

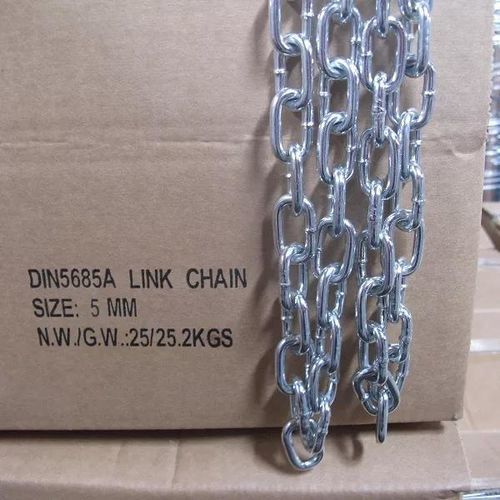

Chaîne à maillons DIN5685, également appelée chaîne à maillons ronds DIN5685, fabriquée selon la norme allemande. Comprend la chaîne à maillons courts DIN5685 et la chaîne à maillons longs DIN5685. La soudure haute résistance sur les petites tailles entraîne des charges de rupture élevées.

Matériau

• Aciers au carbone Q235 & Q195
• Acier à haute teneur en carbone
• Acier au manganèse
• CM490
• Super acier au carbone

Traitement de surface

• Couleur primaire
• Electrozinguage
• Zingage par immersion (galvanisation à chaud)
• Noircissage
• Pulvérisation plastique
• Peinture par immersion

Conditionnement

• Sacs
• Bobines emballées
• Tambours en plastique
• Tambours en fer
• Coffrets en bois
• Cartons

Général

• Chaîne soudée
• Ne pas utiliser pour le levage en surcharge

Paramètre (tableau)
TAILLE | LONGUEUR INTERNE (MM) | LARGEUR EXTERNE (MM) | POIDS POUR 100M (KG) | CHARGE DE TRAVAIL (N) | CHARGE DE RUPTURE (N) | CLASSE
2 | 12 | 8 | 7 | 500 | 1250 | A
2 | 22 | 8 | 6 | 500 | 1250 | C
2.5 | 14 | 10 | 11 | 750 | 2000 | A
2.5 | 24 | 10 | 10 | 750 | 2000 | C
3 | 16 | 12 | 16.5 | 1120 | 2800 | A
3 | 26 | 12 | 15 | 1120 | 2800 | C
4 | 19 | 16 | 30 | 2000 | 5000 | A
4 | 32 | 16 | 27 | 2000 | 5000 | C
5 | 21 | 20 | 50 | 3150 | 7750 | A
5 | 35 | 20 | 43 | 3150 | 7750 | C
6 | 24 | 24 | 73 | 4500 | 11500 | A
6 | 42 | 24 | 63 | 4500 | 11500 | C
7 | 28 | 28 | 100 | 6000 | 15000 | A
7 | 49 | 28 | 86 | 6000 | 15000 | C
8 | 32 | 32 | 130 | 8000 | 20000 | A
8 | 52 | 32 | 110 | 8000 | 20000 | C
9 | 36 | 36 | 165 | 10000 | 25000 | A
9 | 59 | 36 | 141 | 10000 | 25000 | C
10 | 40 | 40 | 205 | 12500 | 31000 | A
10 | 65 | 40 | 175 | 12500 | 31000 | C
11 | 44 | 44 | 250 | 15000 | 38000 | A
11 | 72 | 44 | 211 | 15000 | 38000 | C
12 | 48 | 48 | 290 | 18000 | 45000 | A
12 | 78 | 48 | 255 | 18000 | 45000 | C
13 | 52 | 52 | 345 | 21200 | 53000 | A
13 | 82 | 52 | 295 | 21200 | 53000 | C

Normes

• DIN 766 (chaîne à maillons courts)
• DIN 764 (chaîne à maillons moyens)
• DIN 763 (chaîne à maillons longs)
• DIN 5685
• DIN 22252

Caractéristiques techniques

• Nom du produit : Chaîne DIN 5685
• Type : Chaîne à maillons ronds soudés (variantes maillons courts et longs)
• Matériaux disponibles : aciers au carbone (Q235, Q195), acier à haute teneur en carbone, acier au manganèse, CM490, super acier au carbone
• Traitements de surface : électrozingué, galvanisé à chaud, noircissage, pulvérisation plastique, peinture par immersion, couleur primaire
• Options d'emballage : sacs, bobines emballées, tambours en plastique, tambours en fer, coffrets en bois, cartons
• Données mécaniques : tailles, poids, charges de travail et charges de rupture détaillées dans le tableau des paramètres ci-dessus
• Remarque d'utilisation : Ne pas utiliser pour le levage en surcharge
