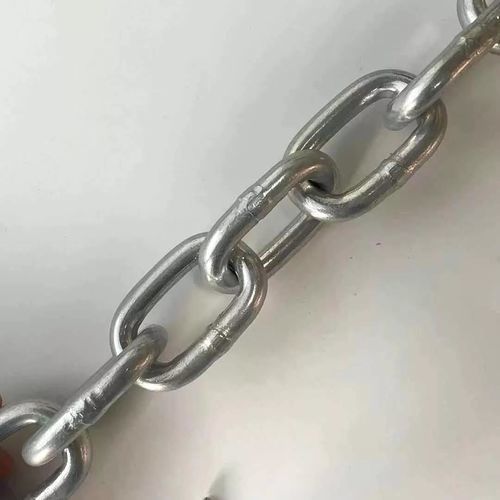

Chaîne de délimitation

d'ancreen acieren acier au carbone

Vue d'ensemble
La chaîne DIN 764 (chaîne à maillons moyens norme allemande) est la référence pour les dimensions des maillons. La taille correspond au diamètre du matériau du maillon. Disponible en acier inox AISI316, acier haut carbone, acier manganèse, CM490, Q235, Q195 et super acier carbone. Applications courantes : chaînes d'ancre, clôtures, barrières, dispositifs anti-vol et opérations générales sans levage. Ne pas utiliser pour le levage en charge ou en suspension.

Introduction

• Matériaux : aciers carbone Q235 & Q195, acier haut carbone, acier manganèse, CM490, super acier carbone.
• Traitement de surface : peinture primaire, électrozinguage, galvanisation à chaud, noircissement, pulvérisation plastique, peinture par trempage, etc.
• Conditionnement : sacs, bobines emballées, tambours plastiques, fûts métalliques, caisses en bois, cartons, etc.
• Construction : chaîne soudée.
• Ne pas utiliser pour levage en surcharge ou en hauteur.

Paramètre
TAILLE (mm) | LONGUEUR INTÉRIEURE (mm) | LARGEUR INTÉRIEURE (mm) | LARGEUR EXTÉRIEURE (mm) | LONGUEUR POUR 11 MAILLONS (mm) | POIDS PAR 100M (kg) | CHARGE DE RUPTURE (kN) | CHARGE D'ESSAI (kg)
4 | 16 | 5 | 14 | 176 | 31.3 | 7 | 400
5 | 18 | 7 | 18.2 | 198 | 51.4 | 11.8 | 680
6 | 21 | 8 | 21.5 | 231 | 74 | 16.5 | 850
8 | 28 | 11 | 29 | 308 | 131.5 | 32 | 1680
10 | 35 | 14 | 36 | 385 | 200 | 50 | 2630
13 | 45 | 18 | 47 | 495 | 350 | 80 | 4200
16 | 56 | 22 | 58 | 616 | 520 | 125 | 6700
18 | 63 | 24 | 65 | 693 | 650 | 160 | 8400
20 | 70 | 27 | 72 | 770 | 820 | 200 | 10000
23 | 80 | 31 | 83 | 880 | 1100 | 250 | 13000
26 | 91 | 35 | 94 | 1001 | 1400 | 320 | 16000

Normes
Les chaînes DIN (norme allemande) comprennent : chaîne DIN 766 (maillons courts), chaîne DIN 764 (maillons moyens), chaîne DIN 763 (maillons longs), chaîne DIN 5685, chaîne DIN 22252.

Caractéristiques techniques

• Modèle : Din 764 Chain
• Marque : TOPONE Chain
• Matériaux disponibles : acier inox AISI316, acier haut carbone, acier manganèse, CM490, Q235, Q195, super acier carbone
• Type de chaîne : chaîne à maillons moyens soudée
• Surface : peinture primaire / électrozinguage / galvanisation à chaud / noircissement / pulvérisation plastique / peinture par trempage
• Conditionnement : sacs, bobines emballées, tambours plastiques, fûts métalliques, caisses en bois, cartons
• Usages recommandés : chaînes d'ancre, clôtures, barrières, anti-vol, opérations générales sans levage
• Ne pas utiliser pour le levage en hauteur
• Tailles disponibles (mm) : 4, 5, 6, 8, 10, 13, 16, 18, 20, 23, 26 (voir tableau de paramètres pour dimensions et performances)
